طول عمر پکیج های دوگانه سوز

مشتریان عزیز هیمورا مد نظر داشته باشید که از هر لحاظ حساب کنید، طول عمر پکیج نسبت به موتورخانه شوفاژ و دیگر سیستم های حرارتی بالاست. چون قطعات موتورخانه حجیم بوده و سیستم داخلی آن به سادگی قابل رسوب گیری نیست و بیشتر اوقات برای تعمیر سیستم باید جوشکاری انجام گیرد. این در حالیست که تمامی قطعات پکیج زمینی در دسترس بوده و به راحتی می توان قطعات معیوب و یا مستهلک را تعمیر یا تعویض کرد. طول عمر مفید پکیج زمینی بر اساس آخرین تحقیقات به عمل آمده 10 الی 15 سال می باشد ولی در راستای افزایش طول عمر دستگاه با سرویس فنی دوره ای هر سه سال یک بار، می توان طول عمر آن را به میزان قابل توجهی افزایش داد.

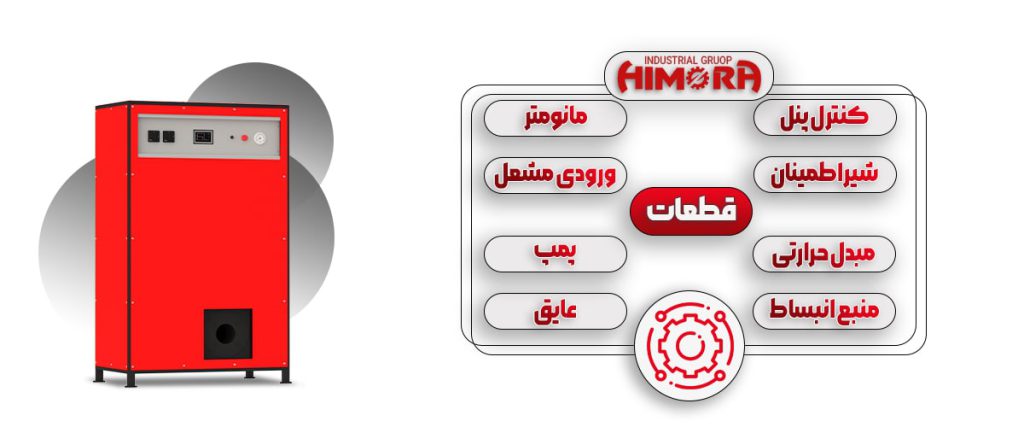

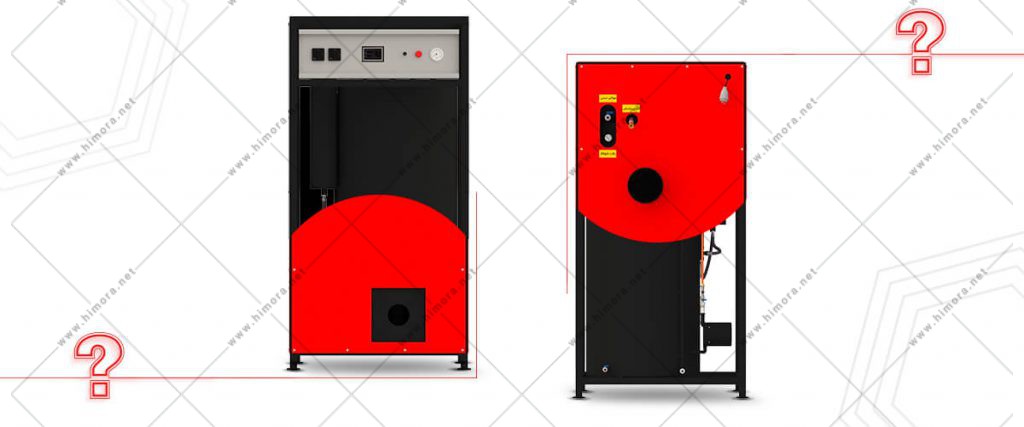

اجزای تشکیل دهنده پکیج زمینی

بعد از توضیحات کامل در مورد تمامی اجزای اصلی پکیج های زمینی دوگانه سوز، طرز کار پکیج به صورت کامل برای شما شرح داده خواهد شد.

محفظه احتراق

مرحله اولیه ایجاد حرارت و جلوگیری از اتلاف انرژی در سیستم پکیج، محفظه احتراق می باشد. محفظه احتراق پکیج زمینی طوری طراحی شده که وقتی مشعل، شعله را داخل محفظه احتراق می دمد، حرارت به دیواره محفظه احتراق برخورد کرده و از محفظه اول وارد محفظه دوم و از محفظه دوم به محفظه سوم به صورت s شکل انتقال می یابد.

تنها خروجی محفظه احتراق یک دودکش است که دود حاصل از سوخت همراه با مونواکسید کربن ایجاد شده با دمای 15 درجه سانتی گراد از آن خارج میشود. طراحی s شکل محفظه احتراق و وجود دودکش در انتهای محفظه احتراق، همگی برای جذب حداکثری حرارت ایجاد شده توسط شعله به بدنه داخلی مبدل لوله ای می باشد. مبدل لوله ای در پکیج های زمینی به صورت دوجداره طراحی شده که جداره بیرونی مبدل، محفظه احتراق و جداره داخلی آن آب مدار بسته یا همان آب رادیاتور هاست.

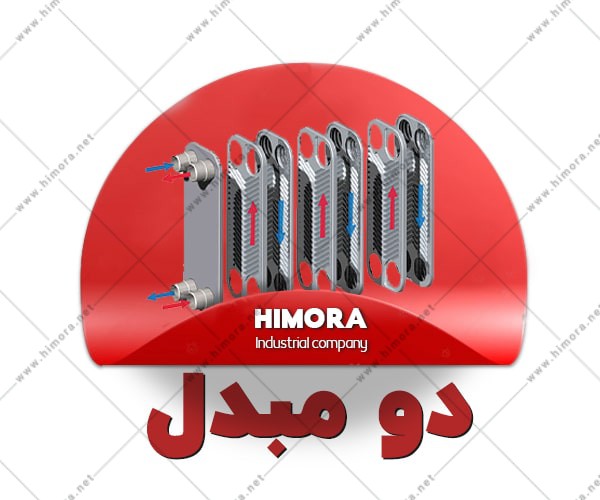

مبدل صفحه ای

مبدل استفاده شده در تمامی پکیج های زمینی از نوع کویل مسی یا مبدل صفحه ای می باشد. مبدل صفحه ای مورد استفاده در پکیج های زمینی هیمورا از نوع کامر ایتالیا می باشد. مبدلهای صفحه ای دارای تعدادی صفحه مسی می باشند که روی هم پرس شده اند. آب شوفاژ با دمای 85 درجه سانتی گراد وارد لایه های زوج مبدل شده و در لایه های فرد مبدل صفحه ای آب مصرفی بهداشتی جریان دارد. آب گرم مصرفی با عبور از لایه های مبدل صفحه ای تا 65 درجه سانتی گراد گرم شده و این عمل بدون تداخل در گرمایش آب مدار بسته شوفاژ، صورت میگیرد. در واقع کار اصلی مبدل صفحه ای گرفتن دمای لازم برای گرمایش آب مصرفی بهداشتی از آب مدار بسته شوفاژ است.

منبع انبساط پکیج زمینی

منبع انبساط برای کنترل حجم انبساط آب مدار بسته شوفاژ مورد استفاده قرار میگیرد. مد نظر داشته باشید وقتی سیال آب به دمای بالای 60 درجه سانتی گراد می رسد، به دلیل مدار بسته بودن، حجم آن بیشتر میشود. برای کنترل حجم و میزان فشار آب در مبدل لوله ای، حجم اضافی آب شوفاژ وارد منبع انبساط می شود. این منبع پر از هوای فشرده است. وقتی بار اضافی مدار بسته وارد منبع میشود، هوای داخل منبع فشرده شده و آب داخل منبع انبساط جمع می گردد. بعد از کاهش دما و حجم آب منبسط شده، آب دوباره از منبع انبساط خارج شده و به داخل مبدل لوله ای بر می گردد. پس در واقع عملکرد منبع انبساط صرفا در راستای کنترل میزان فشار آب در داخل مدار شوفاژ می باشد.

مشعل پکیج زمینی

در واقع مشعل قلب تپنده سیستم پکیج است. مصرف کننده می تواند بر اساس سوخت در دسترس، نوع مشعل را گازی، گازوئیلی یا دوگانه سوز انتخاب نماید. وظیفه مشعل تولید شعله و حرارت لازم برای گرمایش پکیج می باشد. شعله مشعل داخل محفظه احتراق پکیج دمیده میشود.

پمپ سیرکولاسیون

هدف نهایی از تولید آب گرم در پکیج های زمینی، انتقال آن به داخل رادیاتور ها یا سیستم گرمایش از کف برای گرمایش محیط است. وظیفه انتقال آب گرم به داخل رادیاتور ها و برگشت دوباره آن به داخل مبدل لوله ای شوفاژ توسط پمپ سیرکولاسیون انجام میپذیرد. پمپ سیرکوله در خروجی مبدل لوله ای قرار گرفته و آب با دمای 85 درجه سانتیگراد را به داخل رادیاتور ها پمپاژ می کند. به طور خلاصه وظیفه پمپ، سیرکوله آب شوفاژ به داخل پخش کننده های حرارتی از جمله رادیاتور یا فن کویل و یا یونیت هیتر می باشد.

عایق حرارتی

تنها بخشی که در پکیج زمینی عایق کاری یا همان ایزولاسیون می شود، مبدل لوله ای یا همان جداره بیرون محفظه احتراق است. در پکیج های زمینی هیمورا از عایق EPDM کره ای با دانسیته بالا جهت ایزولاسیون حرارتی استفاده شده است. وظیفه عایق جلوگیری از اتلاف انرژی از طریق جداره بیرونی مبدل لوله ای پکیج می باشد.

نمایشگر دیجیتال

نمایشگر دیجیتال بر روی تابلو برق دستگاه نصب شده و وظیفه آن نمایش دمای آب مبدل لوله ای و مبدل صفحه ای پکیج است. همچنین کنترل دمای آب مدار بسته و مدار باز پکیج، از طریق همین نمایشگر صورت میگیرد. وظیفه نمایشگر دیجیتال کنترل و نمایش دمای آب مدار باز و بسته گرمایشی می باشد.

شیر تخلیه

شیر تخلیه پکیج در واقع دومین لایه امنیتی پکیج است. در صورتی که میزان فشار در بخش مدار بسته پکیج افزایش یابد و منبع انبساط جوابگوی حجم آب وارد شده نباشد، شیر تخلیه مبدل لوله ای شروع به کار کرده و بار اضافی در مدار بسته را تخلیه می کند تا فشار کاری دستگاه بیش از اندازه افزایش پیدا نکند. وظیفه شیر تخلیه، تخلیه آب مدار بسته در صورت افزایش فشار بیش از 3 بار می باشد.

شیر پروانه ای یا همان شیر پرکن

شیر پروانه ای صرفا در راستای استارت اولیه دستگاه برای پر کردن داخل مبدل لوله ای و رادیاتور ها استفاده می شود. در واقع شیر پروانه ای وظیفه بارگیری اولیه پکیج را بر عهده دارد.

عملکرد پکیج زمینی دوگانه سوز

محل نصب استاندارد برای پکیج زمینی

پکیج زمینی همانگونه که اسمش مشخص است برای نصب به صورت زمینی طراحی شده و نیازی به اتصالات نصب ندارد ولی در کل محل نصب این پکیج یکی از مهمترین گزینه هایی می باشد که باید قبل از خرید مدنظر داشت.

دوستان عزیز و مشتریان گرانقدر هیمورا محل نصب پکیج زمینی حتما باید خارج از محیط مسکونی باشد، یعنی حتما باید در زیرزمین یا پارکینگ یا زیر پله نصب و راه اندازی گردد و حتما محیط موردنیاز باید دارای تهویه لازم برای ورود اکسیژن باشد زیرا برای اشتعال کامل مشعل باید محیط دارای اکسیژن لازم باشد. لطفا در نظر داشته باشید پکیج زمینی قابل نصب در داخل منزل نبوده و به هیچ عنوان قابل نصب در واحدهای آپارتمانی نمی باشد و این در حالیست که پکیج زمینی در ظرفیت های بالاتر به صورت مرکزی قابل نصب و راه اندازی برای کل بلوک آپارتمانی می باشد.

معایب سیستم گرمایش از کف در استفاده از پکیج زمینی

قابل توجه مشتریان گرامی هیمورا استفاده از گرمایش از کف برای پکیج زمینی هیچ مشکلی نداشته و صدرصد دمای ایجاد شده توسط پکیج های زمینی هیمورا بسیار مطلوب می باشد. ولی سیستم گرمایش از کف از لحاظ بهداشتی منسوخ شده می باشد به گونه ای که موجب معلق شدن گرد و غبار در هوا شده و مشکلات گوارشی به بار می آورد که این مشکل جبران ناپذیر می باشد.

از دیگر معایب سیستم گرمایش از کف رسوب گرفتگی بعد از گذشت زمان می باشد در نظر داشته باشید در کف منزل لوله های 5 لایه کار شده که رفته رفته رسوب باعث مسدود شدن مسیرش می شود. برای رفع این مشکل تخریب دوباره کف ساختمان باعث ایجاد خسارات زیادی می گردد. پس در حال حاضر استفاده از سیستم گرمایش از کف از لحاظ پزشکی و ساختار مهندسی منسوخ شده می باشد.

پکیج استخری چیست؟

پکیج ها انواعی از سیستم های حرارتی هستند که برای تامین نیازهای گرمایشی در محیط استخر کاربرد داشته و قابلیت گرم کردن آب استخر، آب جکوزی ها و حتی محیط استخر را نیز دارند. پکیج ها در حالت کلی شکل منسجم شده ی موتورخانه ها هستند و برخلاف آنها حجم وسیعی نداشته و نصب و راه اندازی به مراتب راحت تری دارند. پیشرفتی که امروزه در ساخت تجهیزات گرمایشی مشاهده می کنیم باعث ایجاد تحولات عظیمی گشته و گرم کردن محیط های بزرگ با متراژ وسیع کار بسیار راحتی شده است.

استخرها از آنجا که در گروه اماکن پرطرفدار قرار دارند علاوه بر فصول گرم در فصل های سرد نیز مورد استقبال مشتریان هستند و این عامل کاربران را بر آن داشته تا از پکیج های استخری برای تامین نیازهای گرمایشی استفاده کنند. این سامانه های گرمایشی از مزیت های بی شماری برخوردار هستند و این عامل آن ها را در گروه سیستم های پرکاربرد صنعتی قرار داده است. در این متن ما قصد این را داریم که در مورد اجزای بکار برده شده در ساختار این سیستم و همچنین عملکرد هر یک توضیحاتی را برای آشنایی بیشتر شما با این دستگاه ها ارائه کنیم.

اجزای مورد استفاده در ساختار پکیج زمینی استخری

از عوامل کلیدی که موجب عملکرد منحصر به فرد پکیج های استخری هیمورا شده است، تجهیز آنها به قطعات با کیفیت و درجه یک است که از استانداردهای جهانی برخوردار هستند و مصرف سوخت بسیار کمتری نسبت به دیگر سیستم های حرارتی دارند. در زیر به بخشی از مهم ترین قطعات استفاده شده در ساختار پکیج های استخری هیمورا و چگونگی عملکرد آنها اشاره شده است.

محل ورودی مشعل

این سیستم ها به صورت دوگانه سوز طراحی شده اند و برای تبدیل سوخت مصرفی به حرارت از مشعل استفاده می کنند. برای نصب مشعل بر روی بدنه محلی جهت نصب آن تعبیه شده است که در این قسمت می توان مشعل گازی، گازوئیلی و یا دوگانه سوز نصب نمود.

مبدل های حرارتی

مبدل ها از قطعات بسیار مهم در سیستم های حرارتی بخصوص پکیج ها می باشند که وظیفه ی انتقال حرارت به آب را بر عهده دارند. در پکیج های استخری فوق از سه عدد مبدل حرارتی استفاده شده است که هر یک وظیفه ی مهمی بر عهده دارند و باعث انتقال حرارت مشعل به آب می شوند. مبدل هایی که در این تجهیزات حرارتی بکار رفته است به ترتیب مبدل صفحه ای، مبدل لوله ای و مبدل حلزونی مسی است که هر کدام وظیفه ی گرم کردن آب بخش خاصی از استخر را بر عهده دارند.

بدنه ی دستگاه

یکی از عوامل بسیار مهمی که در ساخت پکیج های زمینی استخری مهندسین شرکت هیمورا توجه خاصی بدان می کنند نوع متریال استفاده شده در ساخت بدنه ی این سیستم ها است. بدنه علاوه بر اینکه شکل ظاهری دستگاه را تشکیل می دهد در افزایش دوام و استقامت آن در برابر عوامل محیطی دخیل است و عمر آن را افزایش می دهد.

پمپ سیرکولاسیون

آخرین و مهم ترین قطعه ای که در این پکیج های استخری مورد استفاده قرار گرفته است، پمپ سیرکولاسیون است که وظیفه ی به جریان در آوردن آب گرم در مدار بسته و انتقال آن به داخل رادیاتورها را بر عهده دارد. این عمل موجب گرم شدن محیط استخر می گردد.

چگونگی نصب و عملکرد دستگاه

پکیج های زمینی استخری بر خلاف موتورخانه ها به مکان چندان وسیعی برای نصب و راه اندازی نیاز ندارند و تنها با قرار گرفتن در مکانی مجزا و به دور از محیط استخر قابل استفاده و نصب هستند. بعد از انجام لوله کشی های لازم پکیج را روشن کنید. حرارت ایجاد شده در مشعل به مبدل های حرارتی انتقال می یابد و این کار باعث گرم شدن آب موجود در میان آنها می شود.

آب گرم شده در مبدل ها باعث گرم شدن آب استخر، آب مصرفی و محیط استخر می شوند. یکی از مهم ترین ویژگی هایی که در مورد این سیستم ها می توانیم ذکر کنیم قابلیت کنترل دما در آنها است که برحسب نیاز می توان دما را کم و زیاد کرد. آبی که برای گرم کردن محیط استخر یعنی شوفاژها مورد استفاده قرار می گیرد درون مدار بسته جریان دارد و با استفاده از پمپ سیرکوله و در بین شوفاژها و پکیج به جریان در می آید.

مزیت های استفاده از پکیج های زمینی استخری

• عدم نیاز به فضای اضافی مانند موتورخانه ها
• مصرف سوخت بهینه
• سهولت در نصب و راه اندازی
• صدای کم نسبت به موتورخانه ها
• تامین همزمان آب گرم استخر، آب مصرفی و محیط استخر
• مجهز به سه مبدل حرارتی
• ساخته شده مطابق با استانداردهای جهانی

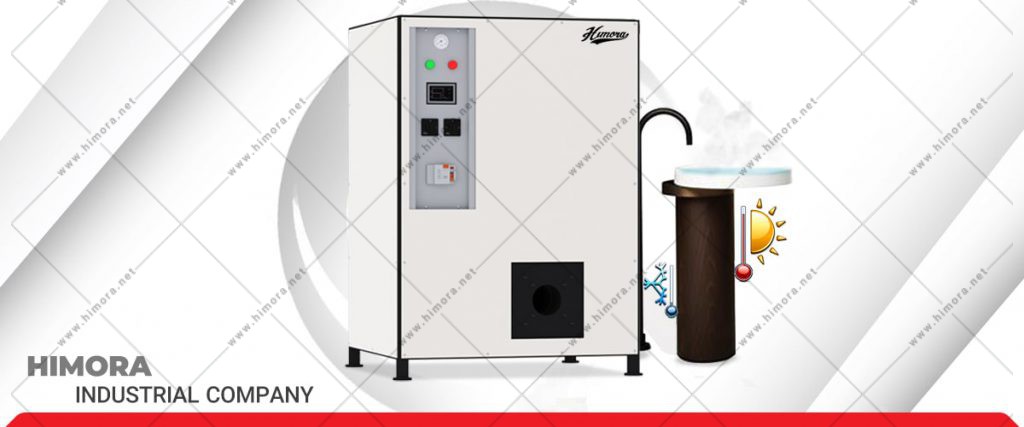

پکیج برقی چیه و چه کاربردهایی داره؟

همانطور که در بخش توضیحات اشاره کردیم پکیج ها نوعی سیستم های گرمایشی اند که دو عمل گرم کردن محیط و آب مصرفی بهداشتی را انجام می دهند. نوع برقی پکیج ها همانند دیگر گونه ها بوده و تفاوت عمده آن در منبع تغذیه دستگاه می باشد. پکیج های برقی با در نظر گرفتن ظرفیت آنها و درخواست مشتری در دو نوع تک فاز و سه فاز طراحی شده اند. منبع تولید گرمای این تجهیزات المنت ها هستند که متناسب با توان گرمایی پکیج تعداد آنها متفاوت خواهد بود. پکیج های برقی به جهت این که منبع احتراق نداشته، تجهیزاتی کم صدا بوده و دود و آلاینده تولید نمی کنند. بر همین اساس با وجود ابعاد بزرگ این دستگاه ها، گاها از آنها در داخل ساختمان ها نیز استفاده می کنند (البته پکیج ها را اغلب خارج از فضای داخلی ساختمان به کار می برند).

نصب و راه اندازی پکیج های برقی ساده بوده اما جهت اطمینان از عملکرد صحیح و رعایت اصول ایمنی باید توسط نصاب ها و تکنسین های شرکت نصب و راه اندازی گردند. این مدل از پکیج ها به دلیل نداشتن دودکش اتلاف انرژی نداشته و راندمان حرارتی آنها بالا می باشد. پکیج های برقی که تنوع ظرفیت گرمایی بالایی دارند در واحدهای مسکونی، آپارتمان ها، ادارات، شرکت ها، کارخانجات تولیدی و صنعتی و مراکز تجاری به کار برده می شوند. بوسیله پکیج های برقی، رادیاتورها یا شوفاژها تا دمای 85 درجه سانتی گراد گرم شده و آب گرم مصرفی به گرمای 65 درجه سانتی گراد می رسد.

پیشگفتار

شرکت هیمورا از شرکت های تولید کننده ی انواع پکیج های زمینی دیواری است که در طراحی و ساخت این سیستم ها از تکنولوژی روز استفاده نموده و تنوع بالایی در ساخت و تولید این سیستم ها بکار گرفته است. پکیج های زمینی این شرکت در چند حالت یعنی گازی، گازوئیلی، دوگانه و سه گانه تولید شده اند و قابلیت استفاده در فضاهای صنعتی و نیمه صنعتی را دارند. پکیج های زمینی سه گانه سوز این شرکت در ظرفیت های متفاوتی تولید شده اند و ابعاد آنها با توجه به ظرفیتی که دارند کاملا متفاوت است.

یکی از مهم ترین مزیت هایی که باعث استفاده از این سیستم ها به جای دیگر تجهیزات گرمایشی مانند موتورخانه ها شده است، صدای کم آنها است که حدود 60 دسیبل برآورد شده است، این در حالی است که موتورخانه ها صدایی بسیار بیش تر و بالاتر دارند. روش نصب این سیستم ها نیز به سختی موتورخانه ها نیست و با استفاده از افراد متخصص انجام آنها امکان پذیر است. این نوع پکیج ها با استفاده از دو سوخت گاز و گازوئیل و همچنین انرژی الکتریکی کار می کنند و به جرات می توان اذعان داشت که در استفاده از آنها هیچ گونه محدودیتی وجود ندارد زیرا در صورت قطع شدن هر یک از این سوخت ها می توان سوخت و یا انرژی دیگر را جایگزین نمود.

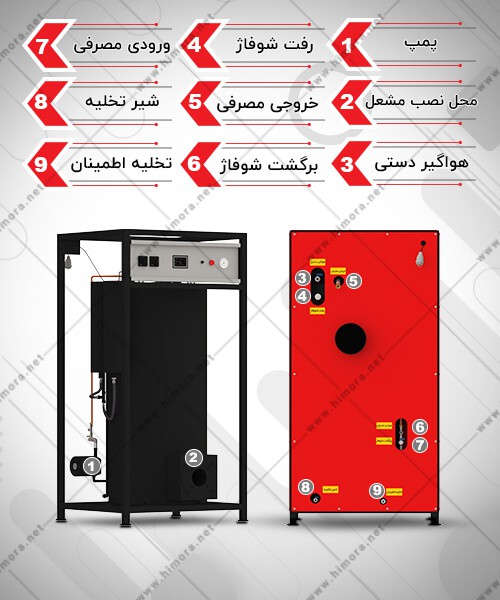

قطعاتش چیه؟

محفظه احتراق

محفظه احتراق بخش بسیار مهمی در این سیستم هاست که همان گونه که از نام آن نیز مشخص است احتراق درون آن صورت می گیرد و این عمل از اتلاف حرارت دستگاه جلوگیری می کند. زمانی که مشعل شروع به روشن شدن کرد به داخل محفظه احتراق دمیده می شود و این حرارت با برخورد به دیواره محفظه احتراق، از محفظه اول به محفظه دوم و سپس به محفظه سوم به صورت s شکل انتقال می یابد. مهم ترین دلیل ساخت این محفظه به شکل s این است که حرارت به کمترین شکل از طریق دودکش به بیرون انتقال یابد.

مبدل های حرارتی

انتقال حرارت به آب در پکیج ها با استفاده از مبدل های حرارتی انجام می گیرد که از قطعات مهم در آنها محسوب می گردد. در این سیستم ها از دو عدد مبدل حرارتی لوله ای و صفحه ای استفاده شده است که مبدل لوله ای به صورت دوجداره ساخته شده است که جداره بیرونی آن محفظه احتراق است و جداره داخلی آن نیز آب رادیاتور که همان آب مدار بسته است. مبدل صفحه ای متشکل از تعدادی صفحه ی مسی است که بر روی هم پرس شده اند و گرمایش آب مصرفی را تامین می کند.

منبع انبساط

وجود منبع انبساط اهمیت بالایی دارد چرا که باعث کنترل حجم آب داخل مدار بسته که همان آب شوفاژهاست می شود. زمانی که آب در داخل مدار بسته گرم می شود حجم آن افزایش یافته و این حجم اضافی وارد منبع انبساط می گردد و بعد از سرد شدن دوباره وارد مبدل لوله ای می شود.

تابلو کنترلی

این پکیج ها مجهز به یک عدد تابلو کنترلی هستند که بر روی بدنه ی آنها نصب شده است و به کاربر این امکان داده شده است که بتواند با استفاده از آن و  به راحتی عملکرد دستگاه را تحت کنترل داشته باشد. بر روی این تابلو از بخش هایی استفاده شده است که هرکدام وظیفه ی جداگانه ای بر عهده دارند، از این بخش ها می توانیم به نشانگر فشار، نشانگر روشن و خاموش بودن پمپ دستگاه و همچنین نشانگر برق اشاره کرد.

دو عدد کلید نیز در این قسمت تعبیه شده است که اولی برای خاموش روشن کردن پمپ کاربرد دارد و کلید دیگر نیز دارای دو حالت 1 و 2 است که با قرار دادن کلید بر روی 1 برق دستگاه فعال می گردد و در حالت 2 نیز سیستم سوخت رسانی گاز و یا گازوئیل فعال می شود، آخرین تجهیزی که در تابلو کنترلی این سیستم ها نصب شده است، فیوز محافظ جان است که از بروز خطرات ناشی از برق گرفتگی جلوگیری می کند.

المنت

این سیستم ها همان گونه که می دانید سه گانه سوز هستند و سومین انرژی مصرفی در آن ها، جریان مغناطیسی است که با استفاده از المنت تامین حرارت لازم در گرمایش آب و محیط را انجام می دهد. المنت با گذر جریان الکتریکی داغ شده و گرمای آن به مبدل های حرارتی و سپس به آب انتقال می یابد.

مشعل

به دلیل اینکه این سیستم ها با استفاده از سوخت های گاز و گازوئیل حرارت لازم برای گرم شدن آب و محیط را تامین می کنند مجهز به مشعل دوگانه سوز هستند که با وارد شدن سوخت داخل آن و ترکیب شدن با هوا شعله مستقیم ایجاد می گردد. برای آشنایی بیشتر با انواع مشعل ها و نحوه کارکرد آنها این مقاله را مطالعه کنید.

پمپ سیرکولاسیون

انتقال آب به داخل مدار بسته و شوفاژها در این سیستم ها وظیفه ی پمپ است که آب را به داخل شوفاژها پمپاژ نموده و برگشت دوباره آن به داخل پکیج را انجام می دهد. پمپ این سیستم ها با در نظر گرفتن ظرفیت دستگاه مشخص می گردد.

عایق بندی

در ساخت پکیج ها تنها بخشی که آن را ایزوله می کنند مبدل لوله ای و یا جداره بیرونی محفظه احتراق است تا از اتلاف حرارت داخلی آن جلوگیری نموده و راندمان افزایش یابد. مهندسین شرکت هیمورا از عایق با دانسیته بالا در این سیستم ها استفاده کرده اند که از نوع EPDM است.

نقاط قوت

• پکیج های زمینی سه گانه سوز از بهترین سیستم هایی هستند که به دلیل عدم وجود هرگونه محدودیت در استفاده از آنها در اکثر فضاهای صنعتی، نیمه صنعتی و منازل مسکونی و ویلاها کاربرد دارند و سه گانه سوز بودن آنها باعث شده کاربر با اطمینان خاطر بیش تری از این سیستم ها استفاده کند.
• استفاده از بهترین قطعات اروپایی و داخلی در ساخت این سیستم ها موجب عملکرد عالی آنها شده است.
• گرمایش سریعی که این تجهیزات دارند موجب گشته آب مصرفی و محیط به سرعت گرم شود و توان گرمایشی که از آن برخوردار هستند باعث گشته در محیط هایی با متراژ وسیع بهترین کارایی را از خود نشان دهند.

جنبه های اقتصادی

استفاده از قطعات با کیفیت، راندمان بالا، مصرف کم انرژی و سوخت از مهم ترین دلایلی بالا بودن توجیه اقتصادی در پکیج های سه گانه سوز است که باعث استفاده از این سیستم ها در مراکز صنعتی و نیمه صنعتی شده است.
