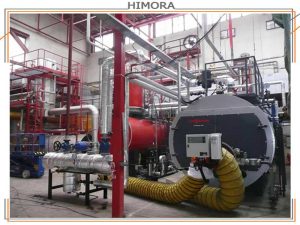

موتورخانه ساختمان مسکونی در چند نوع تولید شده و اجزای آن چیست ؟ Leave a comment

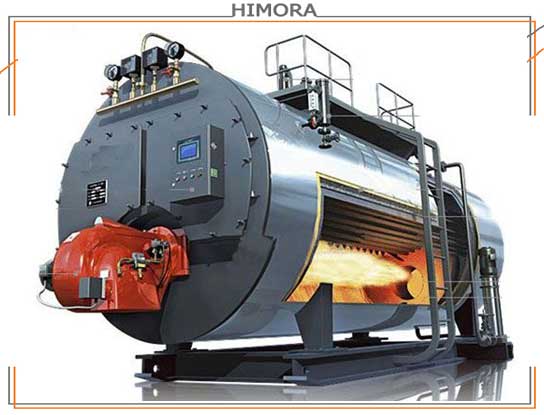

کارآیی دیگ در موتورخانه ساختمان:

موتورخانه ها دارای مولد هایی جهت گرمایش به نام دیگ هستند. دیگ ها گرمایش مورد نیاز خود را به کمک مشعل ها تأمین می نمایند. مشعل ها نیز با مصرف سوخت مورد نیاز روشن شده و گرمایش تولید می کنند.

ساختار دیگ ها به شکل پره های جدا از هم می باشد که با دیگ جمع کن به هم وصل شده اند.

دیگ ها با توجه به کارآیی های مختلف در انواع مختلف طراحی می شوند. در واقع جهت توضیح بهتر باید بگوییم آب درون دیگ ها به سه صورت گرم می شود.

دیگ می تواند به شکل آب گرم، آب داغ و یا بخار آب تبدیل شود. بدین صورت دیگ ها در انواع دیگ آب گرم، دیگ آب داغ و دیگ بخار تولید می شوند.

به دلیل اینکه در نمونه های آب گرم و آب داغ هیچ گونه سوپاپی برای ماده بخار وجود ندارد. بخار به دیگ آسیب می رساند.

به همین علت در مدل های آب گرم و آب داغ کاملا از به وجود آمدن بخار درون دیگ پیشگیری شده است. دیگ های آب گرم از جنس های مختلفی ساخته می شوند که از نمونه آنها می توان از انواع چدنی و فولادی نام برد.

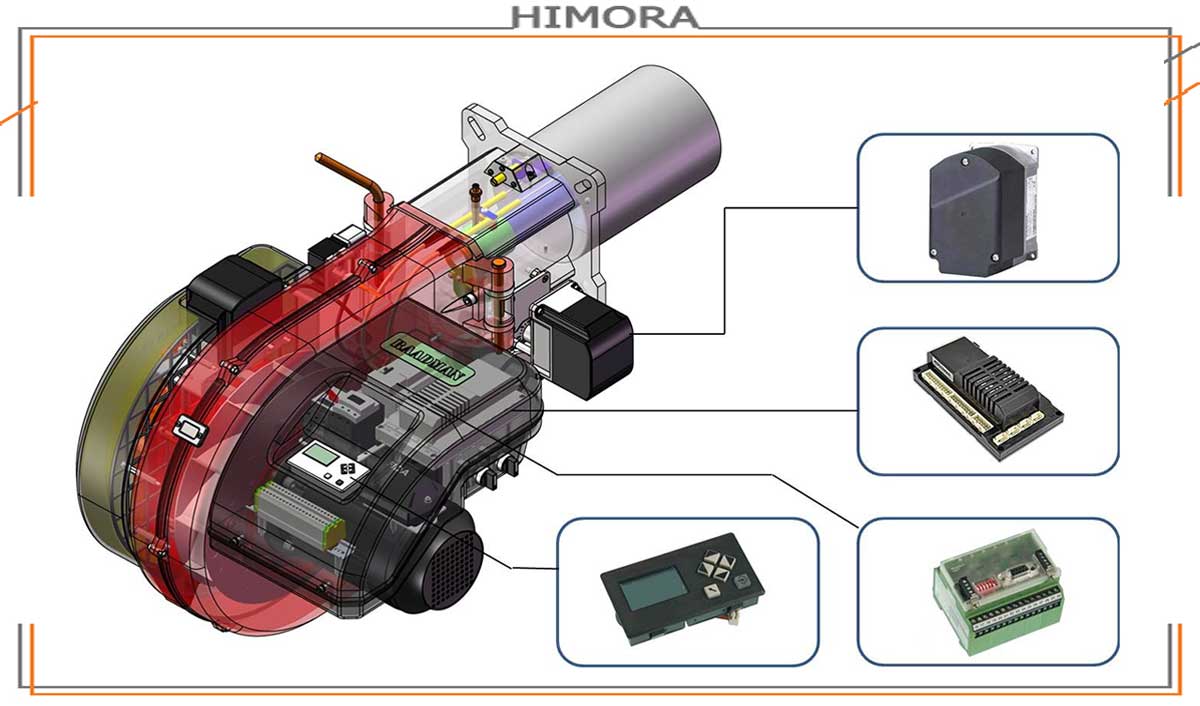

کارکرد مشعل در موتورخانه ساختمان:

همانطور که در قسمت انواع دیگ ها بیان شد. دیگ ها جهت گرم کردن آب موجود از حرارت تولیدی در مشعل ها استفاده می کنند. مشعل ها خود انواع مختلفی از نظر سوخت مصرفی دارند که در کل به دو نوع سوخت گاز و مایع تبدیل می شوند.

در نمونه های گازی این مشعل ها، به دلیل اینکه خطرات احتمالی بیشتر از نمونه گازوئیلی می باشد. ایمنی های دقیقی به کار رفته است تا هیچگونه خطری دستگاه و کاربران را تهدید نکند. برای مثال ترموکوپلی در این بخش تعبیه شده است.

ترموکوپل وظیفه کنترل شعله را در اختیار دارد و لحظه ای که شعله خاموش شود سریعاً جریان گاز ورودی به دستگاه را قطع می کند.

مشعل ها اصولا دارای ترموستات می باشند. این ترموستات در صورتی که آب به دمای مطلوب رسید به طور خودکار مشعل را خاموش می کند. و لحظه ای که دمای آب موجود پایین تر آمد دستور روشن شدن به مشعل را ارسال می کند. به این صورت آب، گرم نگه داشته می شود.

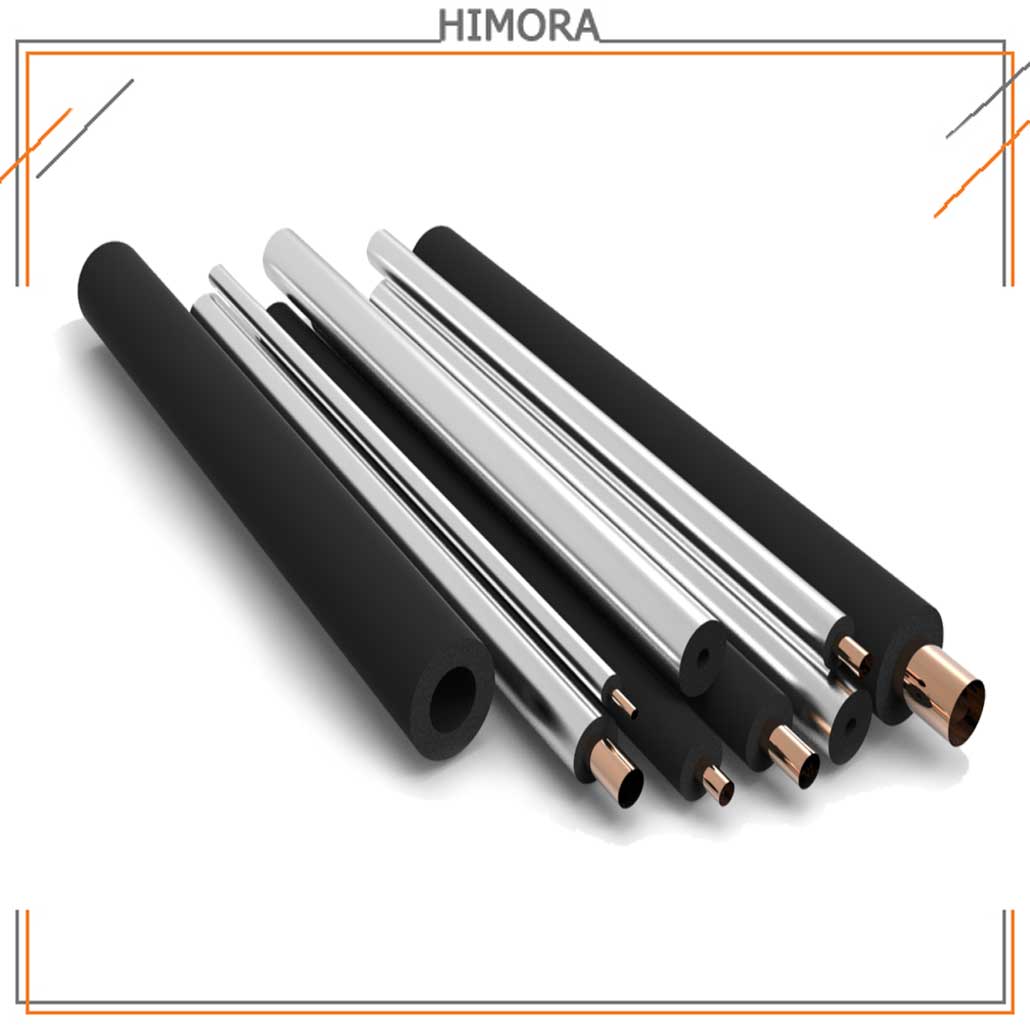

وظیفه لوله ها در موتورخانه ساختمان:

گرما در موتورخانه ها از طریق انتقال آب گرم یا داغ و یا بخار صورت می گیرد. در کل آب گرم شده و سپس درون لوله ها به سمت دیگر تجهیزات گرمایشی ساختمان انتقال داده می شود.

این لوله ها در ساختمان مانند رگ در بدن انسان عمل می کنند. و آب گرم شده را درون خود به جریان انداخته و به سمت رادیاتور ها می رسانند. پس در نتیجه جهت نصب آنها باید از افراد با تجربه و با مهارت کافی کمک بگیرید. در صورتی که لوله کشی صحیح نباشد ممکن است هزینه های سنگینی جهت تعمیرات موتورخانه ساختمان مسکونی خود متحمل شوید.

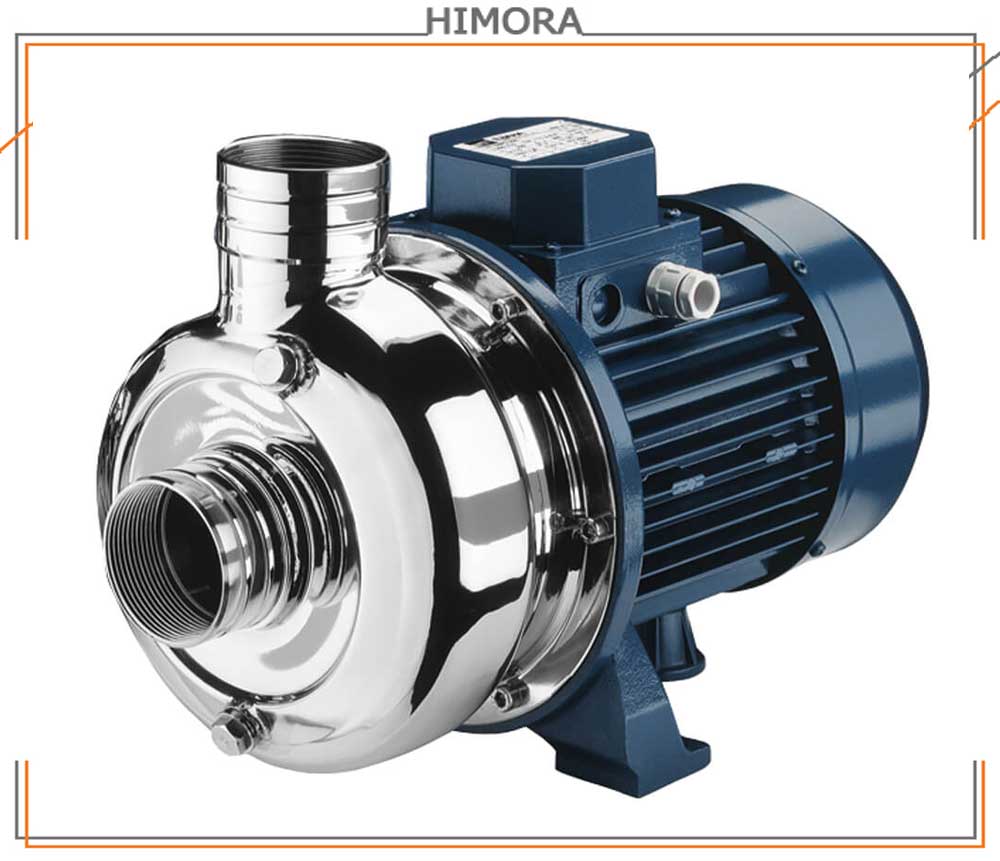

انواع پمپ های موتورخانه ساختمان و کارآیی آنها:

جهت تنظیم فشار آب جریان یافته درون لوله ها و همچنین گردش آب در سیستم از انواع پمپ ها استفاده می شود. این پمپ ها در صورتی که ظرفیت دستگاه پایین باشد به شکل خطی در مسیر لوله های موجود نصب می شوند. اما در صورتی که ظرفیت بالا باشد از نمونه های زمینی پمپ ها استفاده می شود.

بعضی مواقع لازم است فشار انتقال آب را بالاتر ببریم. در این صورت باید از پمپ های چند مرحله ای که به صورت برنامه ریزی شده و هماهنگ نصب می شوند استفاده کنیم.

جهت جلوگیری از لرزش های متداوم لوله ها از طرف پمپ های زمینی، و جلوگیری از شکستگی لوله ها. بخش هایی مانند انواع لرزش گیر ها بین پمپ و لوله ها نصب می شود.

اجزای مختلف پمپ ها:

پمپ های تعبیه شده روی موتورخانه شوفاژ، دارای اجزای مختلفی نیز می باشند. از جمله آنها می توان به مانومتر، شیر فلکه، صافی و لرزه گیر اشاره کرد.

مانومتر فشار آب ورودی و خروجی از پمپ را کنترل می کند.

شیر فلکه جهت تنظیم دبی آب طراحی شده است.

صافی ها همانطور که از نامشان هم مشخص است جهت تصفیه آب و از بین بردن ناخالصی های آن طراحی و تولید شده است.

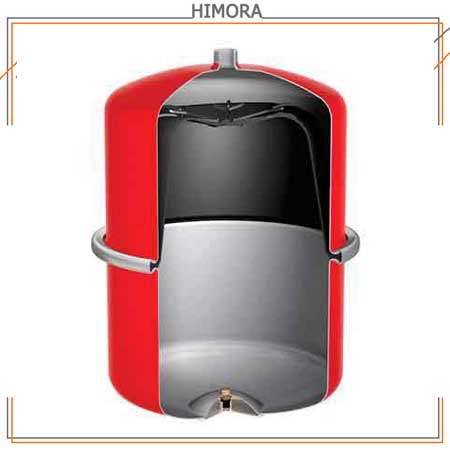

کارآیی منبع انبساط در موتورخانه ساختمان:

زمانی که دمای آب افزایش یابد دچار انبساط یا افزایش حجم می شود. و ممکن است باعث ترکیدگی لوله ها و حتی دیگ (بویلر) شود. به همین خاطر جهت جلوگیری از خطرات احتمالی، بخشی به نام منبع انبساط در موتورخانه ها تعبیه می شود.

در حالت کلی منبع های انبساط در دو نوع باز و بسته تولید می شوند که بیشتر از نوع باز آنها در موتورخانه های شوفاژ استفاده می شود.

لازم به ذکر است زمانی که آب گرم موجود در سیستم کاهش یابد منبع انبساط آب مورد نیاز را در حد توان خود وارد سیستم خواهد کرد.
