یونیت هیتر

بدنه تشکیل دهنده

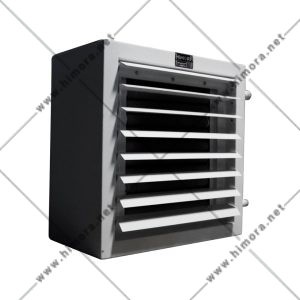

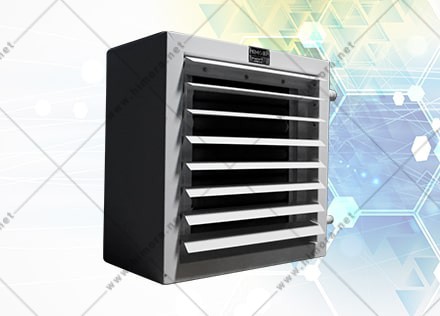

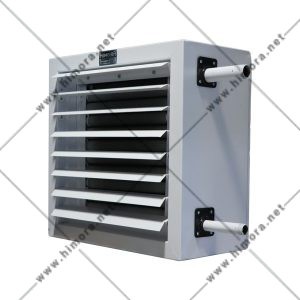

قسمت های مختلف این دستگاه داخل یک باکس فلزی با رنگ ااکترواستاتیک کوره هوای گرم که ضدزنگ و مقاوم در برابر خوردگی است قرار گرفته تا در هر محیط مختلفی بدون آسیب فیزیکی در طولانی مدت استفاده شود؛ ظاهر این دستگاه ساده جمع وجور بوده و نسبت به ظرفیت کوچک و بزرگ می‌شود.

کویل گردش سیال

از مهم ترین قسمت های یونیت هیتر لوله‌های گردشی مسی با پره‌های رو آن که فین نام دارد است، سیال داخل این لوله‌ها حرکت می‌کند و دمای خود را که از منبع گرفته به لوله‌ها می‌دهد فن به این لوله‌ها می‌دمد و این مجاورت هوا باعث گرم یا سرد شدن محیط می‌شود و در نهایت با سیرکوله شدن هوا در مدت کوتاهی محیط به دمای دلخواه می‌رسد.

فن دمنده

همان طور که قبلا اشاره شد از الکتروموتور فن برای حرکت هوا در  بین لوله‌های کویل و پرتاب باد درمحیط و سیرکولاسیون هوای محیط استفاده می‌شود.

لوله‌های ورود و خروج

سیالی که از طریق لوله کشی به یونیت هیتر ها می‌رسد به واسطه لوله ورودی پایین وارد کویل شده و پس از ازدست دادن دمای خود از طریق لوله برگشت بالا خارج و به منبع دمایی برمیگردد، لازم به ذکر است که در صورت استفاده به عنوان سیستم سرمایشی بهتر است لوله وردی سریال سرد لوله بالا و برگشت لوله پایین باشد؛ میزان گردش سیال بین تعداد یونیت هیتر وابسته به دمای منبع بوده و تا از دست دادن دما خود قابل استفاده گردش به اندازه محیط خواهد بود.

جهت دهنده هوا

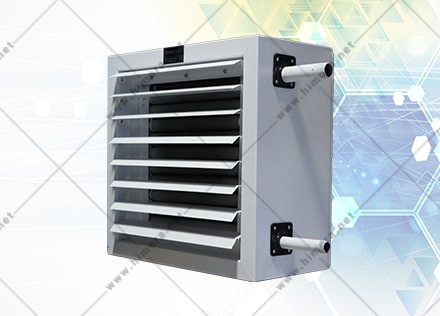

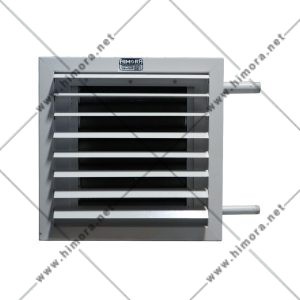

بادی که فن می‌دمد و از کویل‌ها عبور کرده می‌تواند تا چند متر گرمایش یا سرمایش مستقیم داشته باشد، برای تنظیم جهت باد پرتابی به محیط یک سری تیغه‌های جهت دهنده در جلوی یونیت هیتر تعبیه شده است که تحت زاویه مد نظر این سیرکولاسیون دمایی را انجام بگیرد.
