پکیج استخری سه مبدل 160000 هیمورا

بخش های اصلی و سازنده  پکیج استخری 160000 هیمورا

مبدل های حرارتی

مبدل ها قطعاتی هستند که قادر به انتقال گرما از یک سیال به سیال دیگر بوده بدون آن که با هم تماسی داشته باشند. این قطعات می توانند گرمای تولید شده از مشعل را در پکیج های استخری به آب منتقل نموده و آن را گرم نمایند. هیمورا در ساخت پکیج های استخری دوگانه سوز از سه مبدل مختلف استفاده نموده تا ضمن افزایش کارآیی دستگاه آب گرم کلیه بخش های استخرها تامین گردد. این سه مبدل شامل مبدل لوله ای، مبدل حلزونی و مبدل صفحه ای می باشد. مبدل لوله ای آب سیستم گرمایش محیط را تامین کرده و مبدل حلزونی از جنس مس، آب گرم مصرفی را آماده کرده و گرمایش آب استخر توسط مبدل صفحه ای انجام می گیرد.

ورودی مشعل پکیج

مشعل تولید کننده گرما در دستگاه پکیج می باشد. این وسیله انواع مختلف به لحاظ سوخت و مدل دارد. در پکیج های استخری دوگانه سوز مشعل را می توان از نوع دوگانه سوز یا گازی و گازوئیلی انتخاب کرد که توسط کاربران تهیه می گردد. منبع تغذیه این مشعل سوخت گازی و گازوئیلی است که برای محیط های بزرگ که آب گرم مصرفی و گرمایش زیادی نیاز دارند بهترین گزینه و کاملا مقرون به صرفه می باشد.

پمپ آب

از قطعات اساسی و تاثیر گذار در پکیج های استخری است که وظیفه آن جابجایی آب در بخش های مختلف می باشد. پمپ آب نصب شده در این پکیج با میزان ظرفیت گرمایی آن کاملا هماهنگ بوده و کار انتقال آب گرم تولید شده از مبدل های حرارتی به شوفاژها را برعهده دارد. این عمل به صورت سیرکولاسیون آب انجام می گیرد.

منبع انبساط

طراحی منبع انبساط پکیج های استخری هیمورا به صورت یک مخزن با ظرفیت معین می باشد. این مخزن در هنگام افزایش فشار داخلی پکیج که در اثر بالا رفتن دمای آب صورت می گیرد، موجب متعادل شدن فشار می گردد. همچنین منبع انبساط می تواند در هنگام افت فشار داخلی پکیج در اثر کمبود آب آن را جبران نماید.

عایق حرارتی

در تجهیزات صنعتی گرمایشی به منظور افزایش راندمان حرارتی و جلوگیری از اتلاف گرما از عایق های حرارتی استفاده می شود. این عایق ها به صورت یک لایه روی مخزن اصلی دستگاه کار می شوند تا اجازه تبادل حرارتی بین مخزن و محیط اطراف را کمتر نمایند. از بهترین و مرغوب ترین عایق های حرارتی که در پکیج ها مورد استفاده قرار می گیرد، عایق الاستومری EPDM ساخت کشور کره می باشد. که در پکیج استخری دوگانه سوز 160000 هیمورا کار شده است.

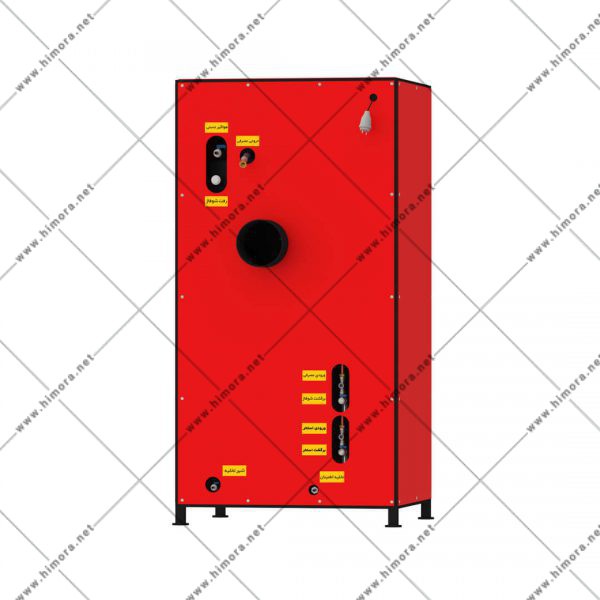

بدنه پکیج

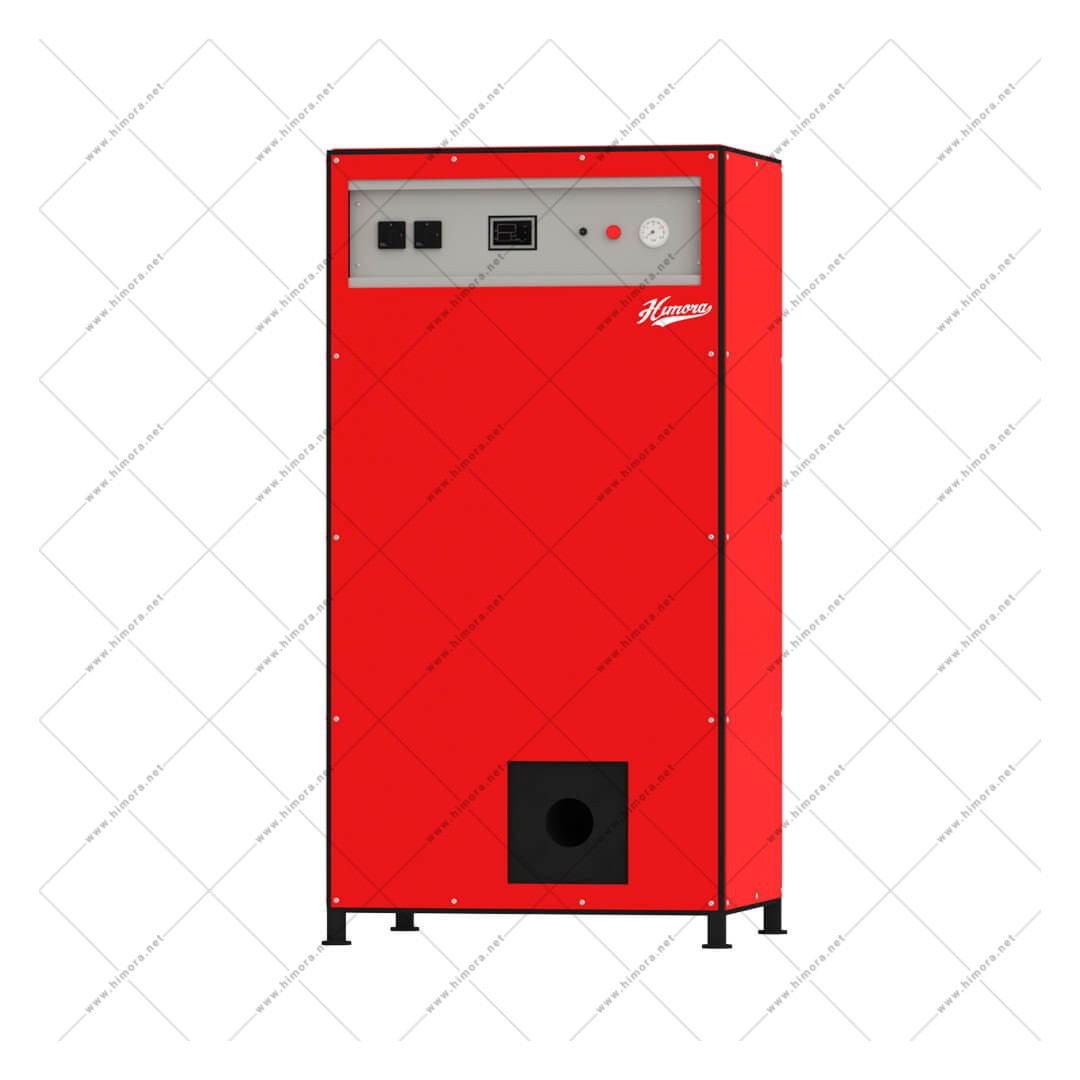

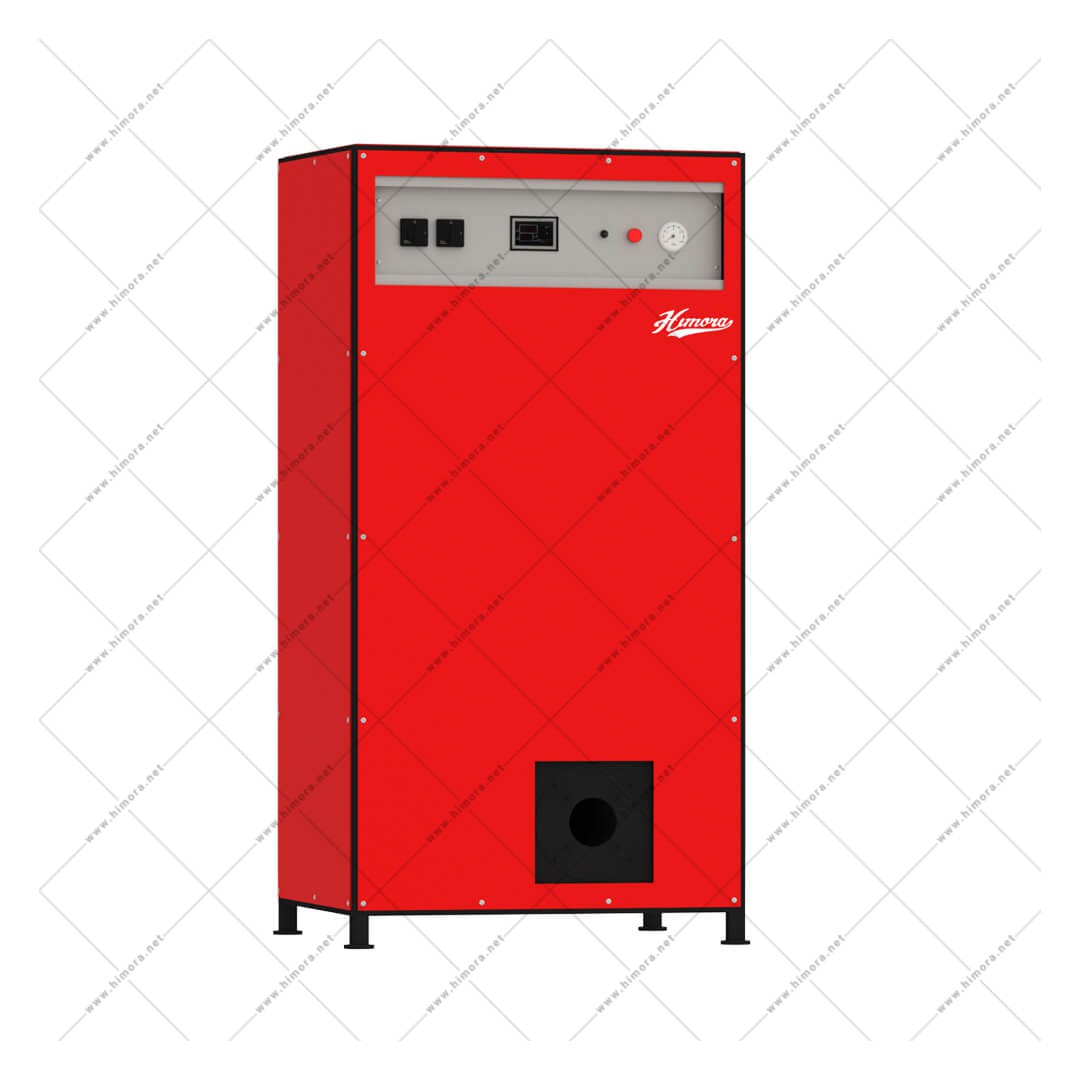

بدنه بخشی از ساختار پکیج های استخری است که از قطعات داخلی آن محافظت کرده و شکل ظاهری آن را تشکیل می دهد. هیمورا در ساخت این پکیج ها از متریال های جدید یعنی ورق های کامپوزیت رنگی استفاده نموده است. کامپوزیت ها ترکیبی از چند ماده مقاوم و مستحکم هستند که خواص همگی آنها را دارا می باشند. کامپوزیت ها بسیار بادوام بوده و خاصیت ضد زنگ، پوسیدگی و خش و سایش دارند.

ترموستات

ترموستات قطعه ای است خودکار که عمل تنظیم دمای آب گرم را در پکیج ها انجام می دهد. این وسیله با اتومات کردن مدار پکیج استخری به صورت قطع و وصل های مداوم سبب ثابت ماندن دمای آب گرم تولیدی در پکیج می شود. ترموستات ضمن مراقبت از پکیج در برابر افزایش ناگهانی دمای آب از مصرف بی رویه سوخت نیز ممانعت بعمل آورده و آن را بهینه می نماید.

تابلو کنترل

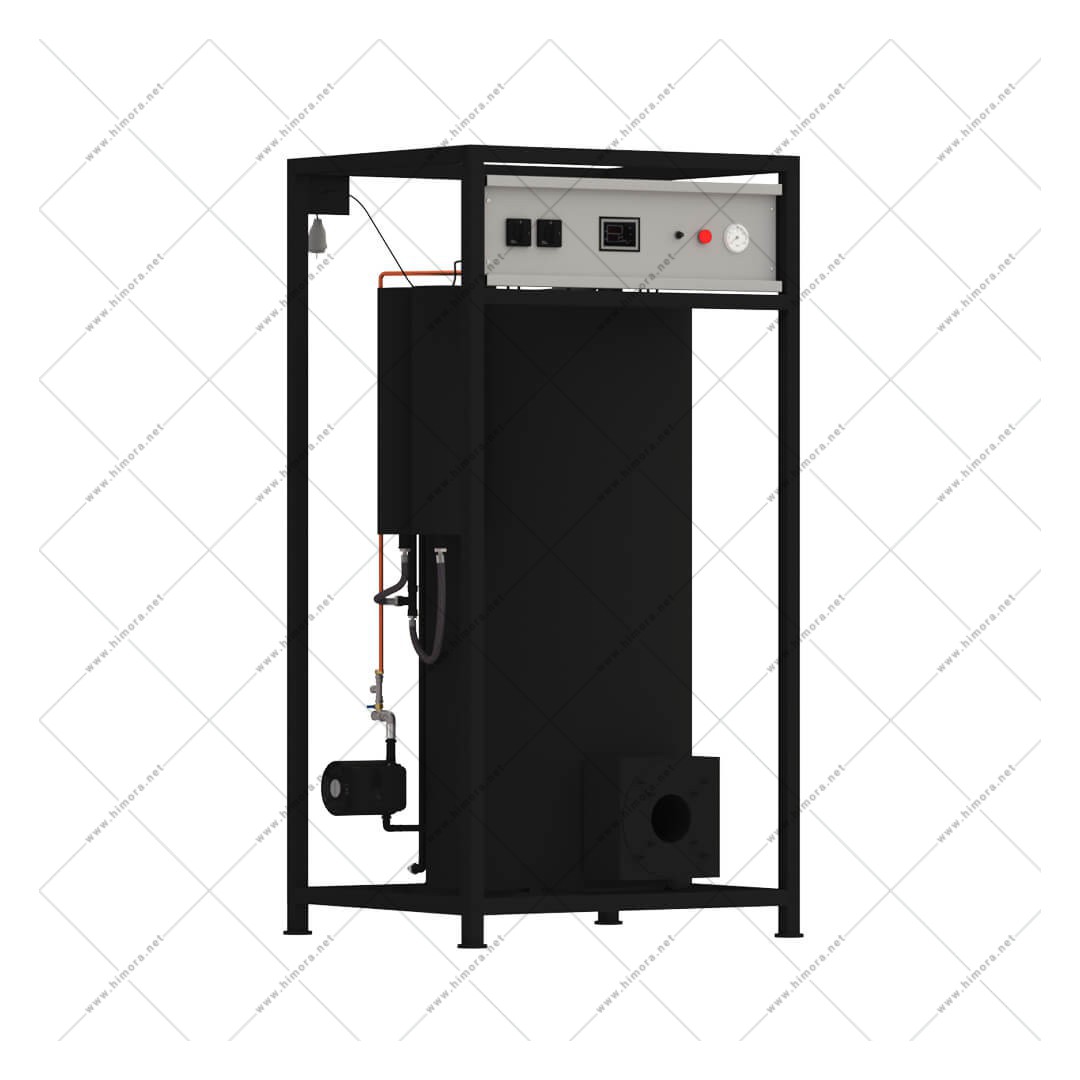

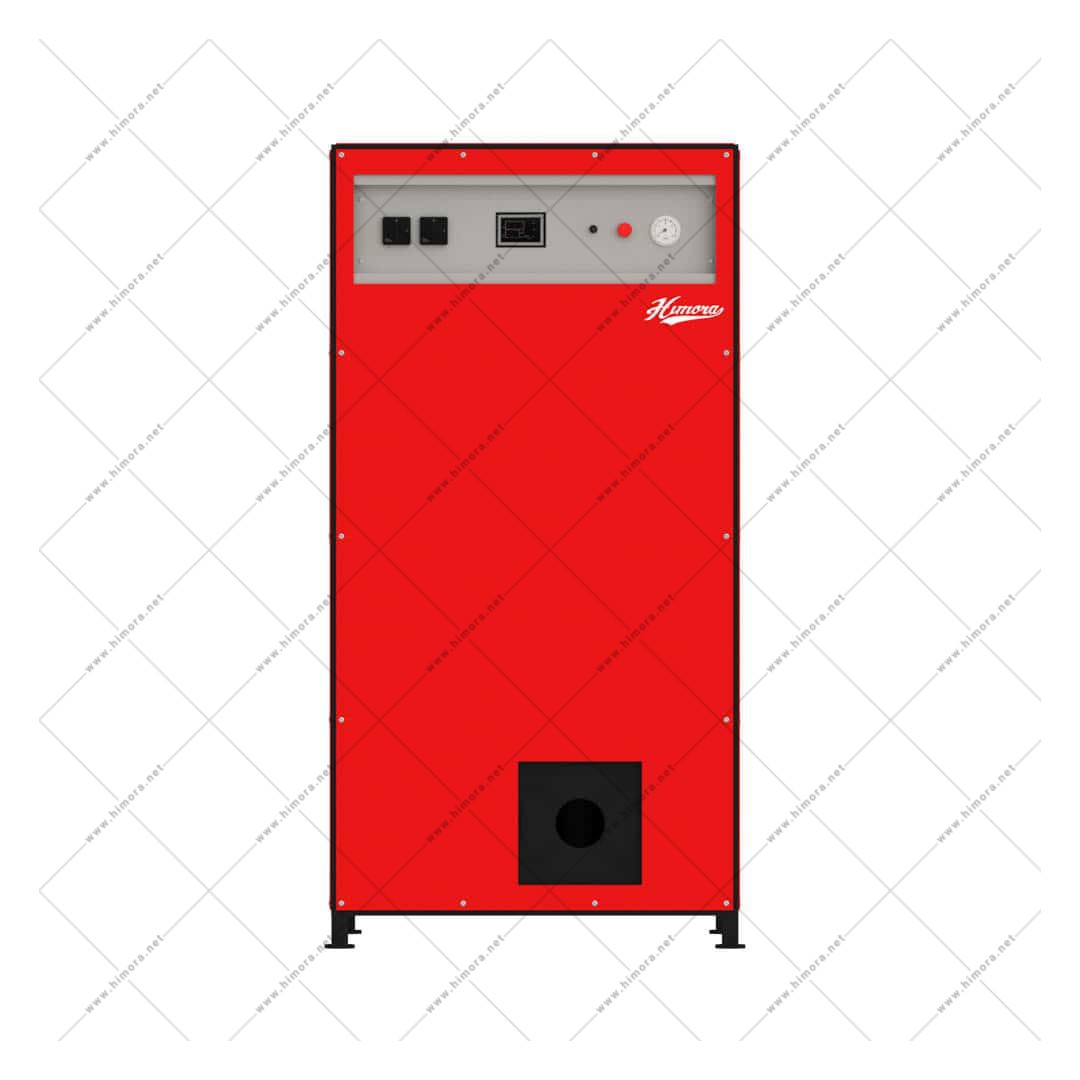

این قسمت از بدنه پکیج که با رنگی متفاوت مشخص شده است قسمت کنترل و نظارتی دستگاه پکیج استخری دوگانه سوز 160000 می باشد. در این قسمت کلیدهای اصلی و چراغ های نمایشگر قرار داده شده اند و همچنین مانومتر برای نشان دادن میزان فشار داخلی پکیج و نمایشگر دیجیتالی ترموستات روی آن نصب شده است. نمایشگر علاوه بر نشان دادن دمای آب گرم، با دکمه های آن می توان میزان دمای آب گرم را کم یا زیاد نمود.

پیش نیازهای اولیه پکیج استخری دوگانه سوز 160000 هیمورا

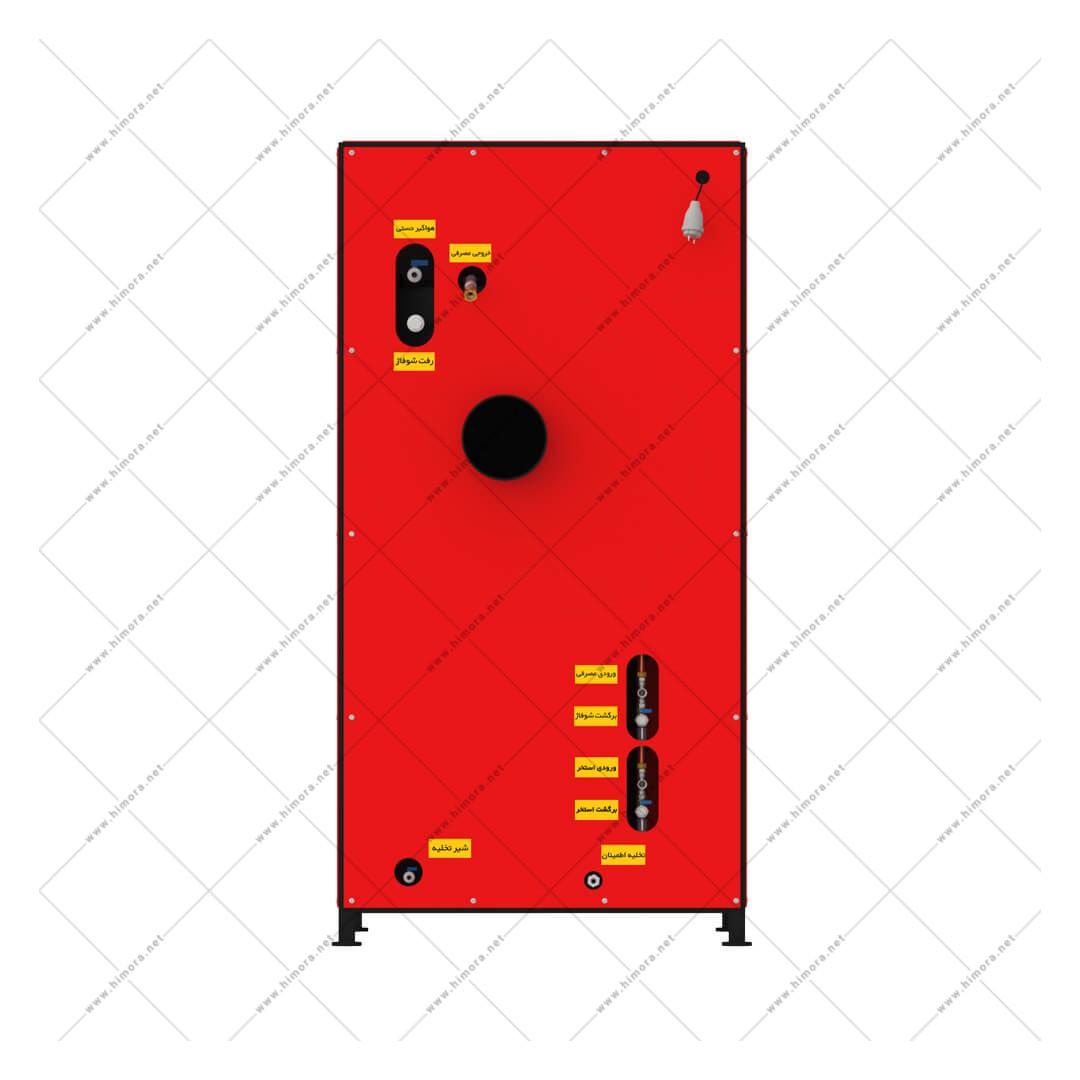

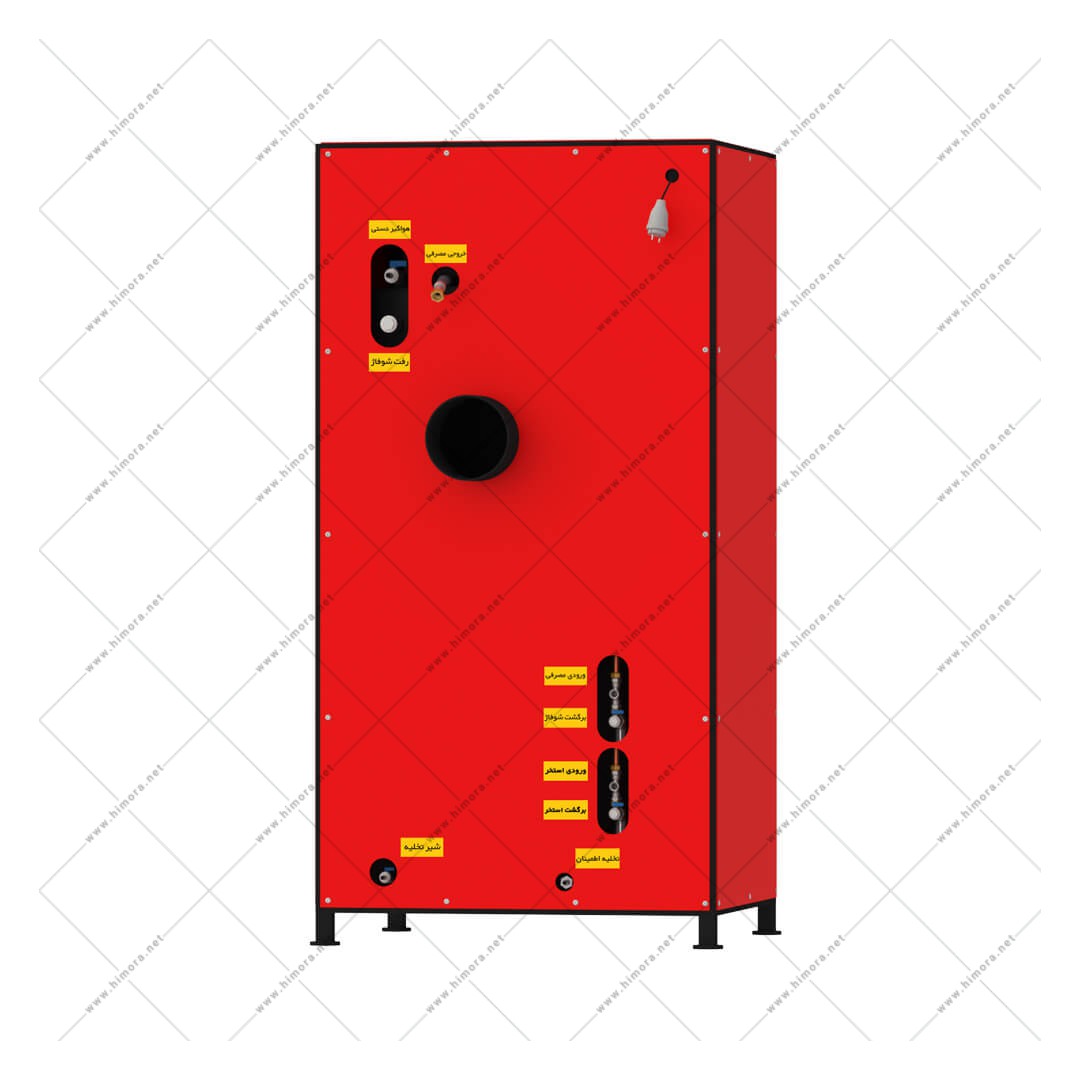

این پکیج استخری دوگانه سوز از دستگاه های با ظرفیت بالا می باشد که مخصوص برای استفاده در استخرها ساخته شده است. برای بهره برداری از این پکیج لازم است که آن را در یک محل مناسب مستقر نمود. ابعاد دستگاه بزرگ می باشد. در محل قرار گیری پکیج لازم است که کانال دودکش وجود داشته و لوله کشی گاز شهری نیز مهیا گردد. برای آماده نمودن سوخت دوم یعنی گازوئیل می توانید از یک منبع ذخیره استفاده کنید. برای انتقال آب گرم تولید شده از پکیج به بخش های مورد نیاز لازم است که لوله کشی آب گرم و سرد انجام گیرد.

طرز کار پکیج استخری 160000 هیمورا

بعد از نصب و راه اندازی دستگاه پکیج استخری دوگانه سوز برای استفاده از آن کافی است که کلید اصلی دستگاه و پمپ را روشن نماییم. با روشن شدن مشعل دستگاه و سوختن سوخت گازی در داخل آن گرما تولید می شود. این گرما توسط مبدل های لوله ای، حلزونی و صفحه ای جذب شده و متعاقب آن آب موجود در این قطعات شروع به گرم شدن می نمایند. آب گرم مصرفی از طریق مبدل حلزونی گرم شده و با بازکردن شیرهای آب گرم یا دوش ها در لوله ها جریان پیدا می کند. برای بخش های گرمایشی آب گرم از مبدل لوله ای خارج شده و توسط پمپ به سوی رادیاتورها یا شوفاژها پمپاژ شده و به این وسیله محیط استخر گرم می شود. و در نهایت آب استخر از طریق مبدل صفحه ای گرم به مرور گرم می شود.
