چیلر هواخنک تراکمی 38 تن با کمپرسور دانفوس

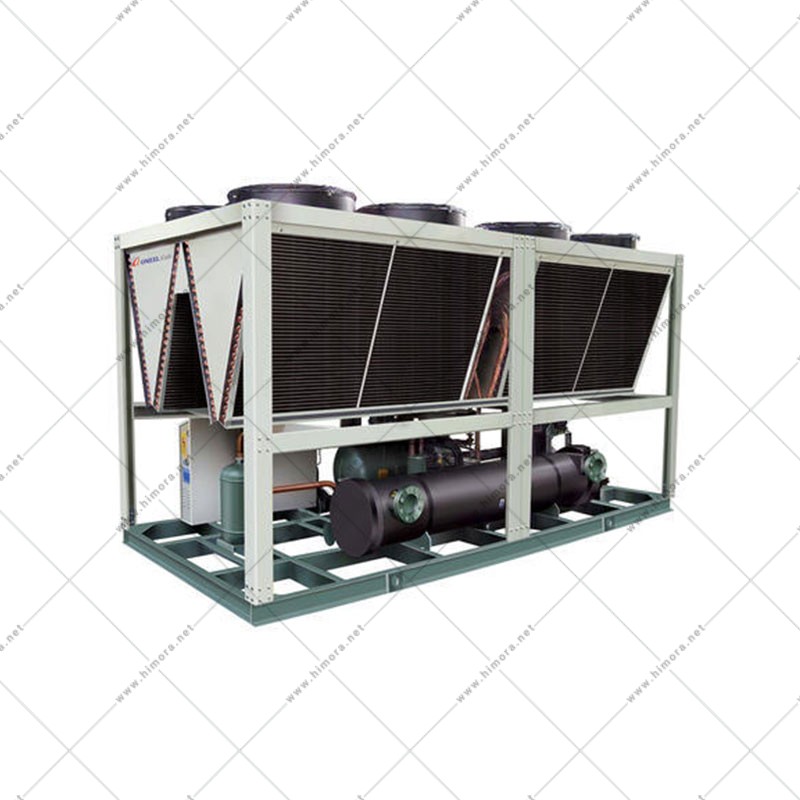

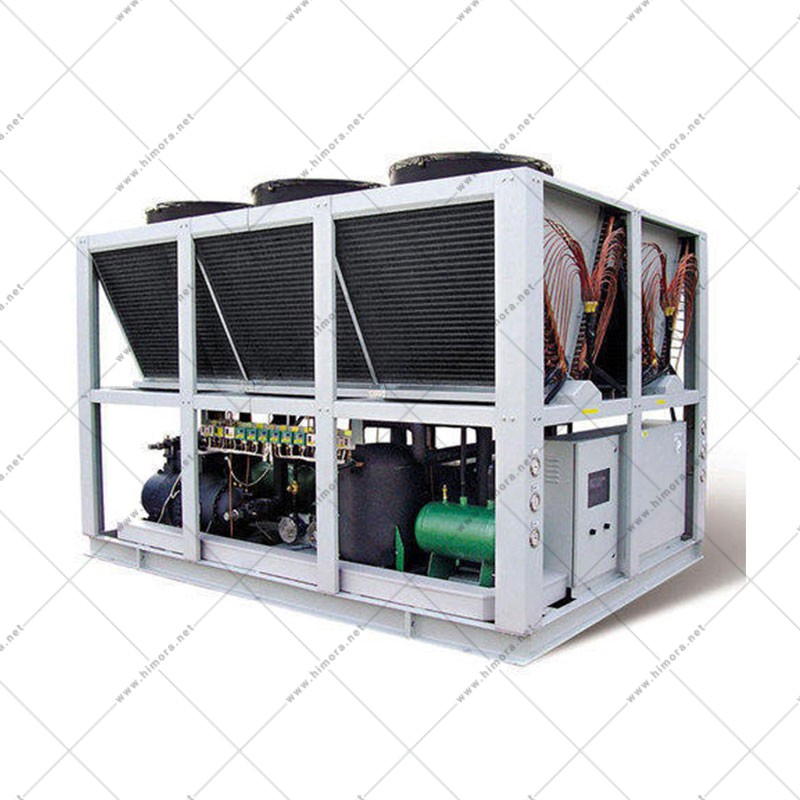

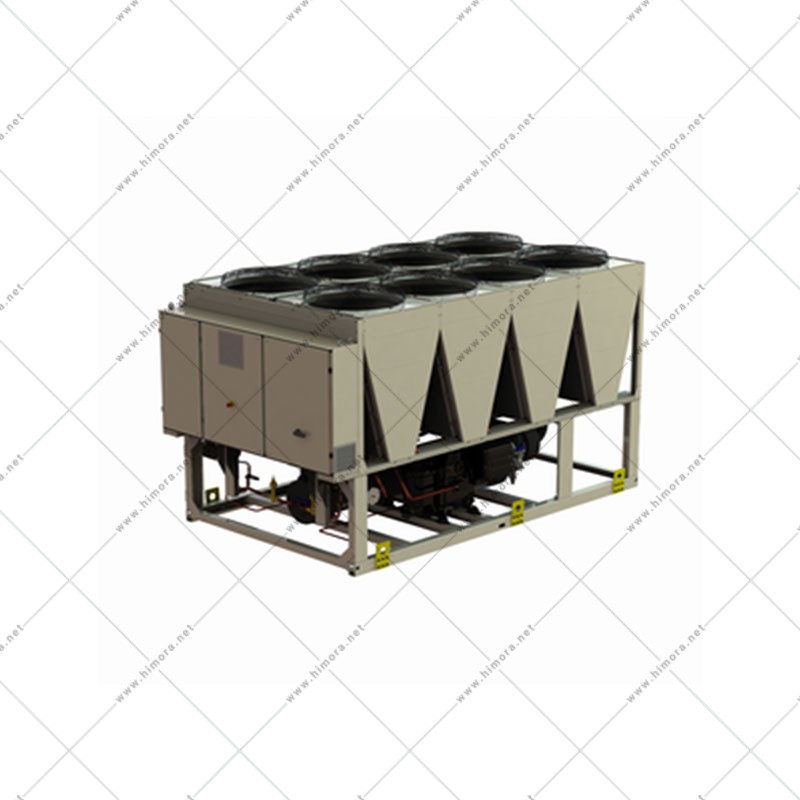

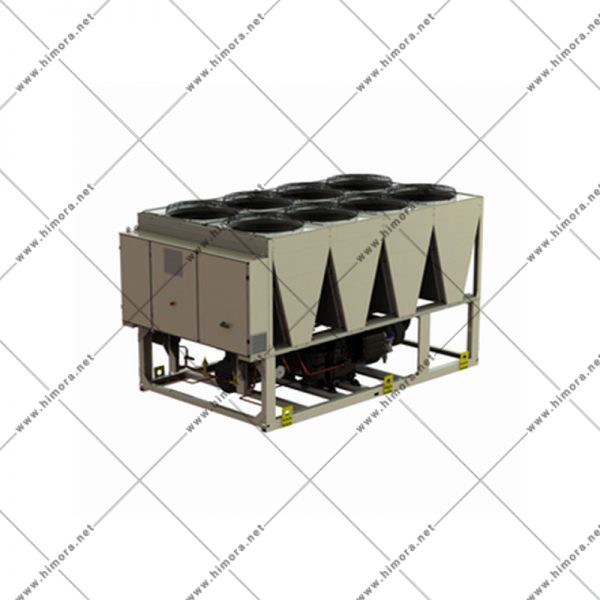

دستگاه چیلر هواخنک

دستگاه چیلر هواخنک یک سیستم سرمایشی باکیفیت می‌باشد که جهت تهویه هوای ساختمان‌های کوچک و بزرگ به تولید رسیده است، این دستگاه با بهره گیری از یکی از مبدل‌های حرارتی و یک چرخه بخار فشرده، سبب گرفته شدن حرارت موجود در مایع می‌گردد.

چیلرهای تولیدی هیمورا در دو نوع تراکمی و جذبی قابل تولید می‌باشند و راندمان بی نظیری در سرمایش محیط و حرارت گیری ایفا می‌کنند، این دستگاه 60 درصد از کل مصرف ساختمان‌های اداری، مسکونی و یا تجاری را تشکیل می‌دهد و مصرف بسیار پایینی دارد.

انواع چیلر تراکمی مجهز به کمپرسوری پرقدرت هستند که با برق تکفاز یا سه فاز (برحسب درخواست مشتری) کار می کنند، به همین دلیل به چیلرهای تراکمی چیلر برقی نیز گفته می شود، در حالت کلی چیلرهای تراکمی خود از اجزای مختلفی تشکیل شده اند که اصلی بخش آنها شامل اواپراتور، کندانسور، کمپرسور و شیر انبساط است.

عملکرد دستگاه

در چیلر هواخنک تراکمی کمپرسور دستگاه گاز را تحت فشار قرار داده و به بخشی به نام کندانسور منتقل می کند و گاز به مایع خنکی تبدیل شده و سپس مایع تبرید شده که تحت فشار می باشد.

از طریق شیر انبساط به محفظه خنک کننده ارسال می شود تا فشارش کمتر شود و در آخر فشار این مایع خنک کاهش یافته و تمام لوازمی که در مجاورت آن هستند را خنک می کند و دوباره تبدیل به گاز می شود و توسط فن ها دوباره به کمپرسور انتقال داده می شود.

عملکرد چیلرهای جذبی به این صورت می باشد که در نوعی از آنها به جای کمپرسور از جذب کننده و در نوع دیگر از مولد حرارتی استفاده می شود، به این صورت که گاز یا توسط جذب کننده جذب می شود و یا به وسیله مولد حرارتی مایع به گاز تبدیل شده و پس از این گاز به کندانسور منتقل می شود و به مایع تغییر شکل داده و خنک می شود.

ماهیت دستگاه

بلاست چیلر هواخنک تراکمی اسکرال تولیدی هیمورا از ظرفیت 3 تن آغاز شده و تا ظرفیت 95 تن ادامه دارد، این چیلرها از نظر اقتصادی و راندمان کاری بسیار برجسته و مناسب می باشند. این دستگاه ها در داخل کارخانه با استفاده از اخرین تکنولوژی های روز دنیا به صورت کامل و آماده برای نصب تولید می شوند. چیلرهای تولیدی کمپانی هیمورا تحت تست فشار قرار گرفته و با گاز R410A شارژ می شوند.

بعد از ساخت این دستگاه ها یک تست با استفاده از آب عبوری از خنک کننده، برای اطمینان از کارکرد بدون ایراد مدارخنک کننده این چیلرها انجام می شود. این چیلرها را می توان علاوه بر نصب در داخل ساختمان، برروی پشت بام ساختمان نیز نصب و مورد بهره برداری قرار داد.

چیلرهای هوا خنک هیمورا انتخابی مناسب برای استفاده در ساختمان های اداری، فروشگاه ها، سالن های تئاتر و ورزشی همچنین بیمارستانها و تهیه آب خنک کننده در فرآیند تولید صنعتی برای کارخانجات می باشند.

ویژگی های بارز دستگاه

• مصرف انرژی اولیه کمتر
• قابلیت نصب در کلیه فضاها با توجه به نوع انتخابی
• قابلیت استفاده از بخشی از ظرفیت دستگاه و مصرف پایین انرژی
• قابلیت کنترل کلیه بخش ها بوسیله دستگاه های الکترونیکی
• قابلیت نصب در فضاهای باز
• عدم نیاز به برج خنک کننده مجزا
• مناسب برای مناطق گرم و خشک
• صرفه جویی در هزینه با حذف لوله کشی و هزینه های مربوط به کندانسور آبی

انواع چیلرهای تراکمی

• چیلر هواخنک رفت و برگشتی
• چیلر هواخنک تراکمی اسکرو
• چیلر هواخنک تراکمی اسکرال
• چیلر هواخنک تراکمی سانتریفیوژ

تفاوت انواع چیلرهای تراکمی که در بالا نام بردیم در نوع کمپرسور آنها با یکدیگر می باشد، در واقع کمپرسوری که در این نوع چیلرهای تراکمی تعبیه شده  شکلی حلزونی دارند بدین صورت که دو حلزون داخل یکدیگر هستند و یکی از حلزون ها ثابت و دیگری متحرک است که بخار آب در آنها تحت فشار قرار می گیرد.

این نوع چیلرها به خاطر شکل کمپرسورهایشان در مقابل انواع چیلرهای تراکمی دیگر قرار دارند که از هزینه نگهداری پایین، مصرف انرژی کم و راندمان بالا برخوردارند چون قطعات رفت و برگشتی در آنها به حداقل تعداد رسیده و این امر در کاهش بیش از حد استهلاک در دستگاه موثر است.
کمپرسور تعبیه شده در چیلر تراکمی اسکرال هیمورا از نوع دانفوس می باشد و قدرتی برابر 13.6 (HP) دارد، به علاوه تمام این مزیت ها شرکت هیمورا از تکنولوژی اینورتر در کمپرسور های چیلر های تراکمی خود استفاده می کند، این تکنولوژی باعث می شود کمپرسور هوشمند عمل کرده و بر اساس مقدار نیاز کاربران دور خود را تنظیم کند و مصرف بهینه تری داشته باشد.

ساختمان چیلر هواخنک تراکمی

الکتروموتور

میل لنگ کمپرسور را به حرکت آورده و حرکت دورانی میل لنگ باعث حرکت رفت و برگشت پیستون در داخل سیلندر گشته و در نتیجه گاز مبرد در کمپرسور متراکم خواهد شد.

کوپلینگ

جفت‌کننده محور الکترو موتور با محور میل لنگ کمپرسور است.

کمپرسور

گاز خروجی از اواپراتور را متراکم کرده وارد کندانسور می‌کند.

لوله رانش

گاز خروجی از کمپرسور را به کندانسور هدایت می‌کند.

کندانسور

کندانسور چیلر هواخنک از نوع پوسته و لوله است در داخل پوسته گاز مبرد و در داخل لوله‌ها آب خنک جریان دارد، گاز داغ و متراکم توسط لوله وارد پوسته کندانسور می‌شود و به علت تماس با لوله‌های مسی حاوی آب خنک، خنک شده به مایع تبدیل می‌شود و از پایین از طریق لوله خارج می‌شود.

آب جریانی از طریق لوله وارد کندانسور شده و از طریق لوله خارج می‌شود، آب خروجی از کندانسور به برج خنک کن هدایت می‌شود تا پس از خنک شدن دوباره به کندانسور برگردد.

شیر انبساط

این بخش مقداری از آب وارده از کندانسور را به شکل گاز در می آورد و مقداری از آن را برای اینکه کاملا در اواپراتور تبدیل به گاز شود آماده می کند و به بخش بعدی یعنی تبخیر کننده انتقال می دهد. مایع به جهت چرخش دوباره در سیستم و انجام فرآیند از ابتدا، باید تبدیل به گاز شود.

 اواپراتور یا تبخیر کننده

بعد از اینکه مایع وارد بخش شیر انبساط شد به صورت مخلوطی از گاز و مایع به بخشی به نام اواپراتور انتقال داده می شود که کاملا به شکل گاز دربیاید. این بخش از چیلر هواخنک به شکل پوسته و لوله ای می باشد و گاز و مایع وارد لوله های شده و در فضای بیرونی یا همان پوسته مایعی در حال جریان است که با تماس با لوله ها دمای خود را از دست داده و خنک تر می شود و دمای ماده درون لوله ها را بالا برده و آن ها را به شکل گاز در می آورد.

سپس آبی که دمای خود را از دست داده و خنک شده به سمت سیستم های خنک کننده هوا و یا هر دستگاهی که به آب سرد احتیاج دارد انتقال داده شده و گازی که از درون لوله ها و بخاطر فرآیند چگالش به وجود آمده از طریق فن ها جذب شده و جهت چرخش فرآیند کلی چیلر به سمت کندانسور هدایت می شود.
اواپراتورها هم می توان از نوع هواخنک انتخاب کرد تا از هوای محیط برای خنک کردن ماده در دستگاه استفاده کنند.

اجزای اصلی دستگاه چیلر هواخنک

کمپرسور
کمپرسور ها به 4 گروه رفت و برگشتی، اسکرو، اسکرال و سانتریفیوژ تقسیم می شوند.
کندانسور
این قطعه مأموریت چگالش گاز را بر عهده داشته و این کار را به وسیله لوله های پرپیچ و خمی که درون محفظه اش تعبیه شده انجام می دهد، به طوری که گاز را خنک کرده و به شکل مایع در می آورد.

انواع کندانسور

کندانسور آب خنک: در این نوع کندانسور، گازی که درون لوله های کندانسور موجود است به کمک آب خنکی که درون محفظه این قطعه در جریان است خنک شده و فرآیند چگالش عملی می شود. آب خنک موجود در محفظه این قطعه به وسیله بخش دیگری به نام کولینگ تاور (برج خنک کننده) به صورت خنک تأمین می شود و خود این کولینگ تاور در دو نوع هواخنک و آب خنک موجود است.
کندانسور هواخنک: در این نوع کندانسور، گازی که درون لوله های کندانسور می باشد به وسیله فن هایی که هوای خنک را به سمت لوله ها هدایت می کنند خنک شده و تبدیل به مایع می شود پس در نتیجه در این نوع کندانسور نیازی به کولینگ تاور نمی باشد چون عمل چگالش توسط هوای آزاد به جای آب خنک انجام می پذیرد.

مزیت های چیلر هواخنک

• با کیفیت و باصرفه
• تامین بارهای سرمایشی بالا
• ضریب عملکرد بالا و راندمان فوق العاده
• کنترل پذیری خطی و مصرف کمتر انرژی
• دم اشغال فضای زیاد حتی در ظرفیت های بالاتر
• تولید با بهترین قطعات موجود در بازار
• عدم تولید صدا و لرزش زیاد
• امکان عرضه در حرارت های متعدد
• مصرف آب کمتر
• تعمیر و نگهداری کم هزینه
• مجهز به استاندارد ISO 2008-9001
• امکان استفاده بهینه در مناطق گرم و مرطوب
