عیب یابی دیگ بخار
بازدیدکنندگان عزیز اگر می خواهید از عیوبی که احتمال دارد برای دیگ بخار ایجاد شود مطلع و با نحوه عیب یابی آن آشنا شوید بهترین صفحه را جهت مطالعه انتخاب کردید. ما در این مقاله در مورد اشکالاتی که ممکن است در دیگ بخار بوجود بیاید و همچنین نحوه عیب یابی دیگ بخار بحث خواهیم کرد. در ابتدا به تعریف دیگ بخار می پردازیم تا با این دستگاه بیشتر آشنا شوید.
دیگ بخار (Boiler) چیست؟
اگر بخواهیم دیگ بخار را تعریف کنیم باید گفت سیستمی ویژه جهت تولید آب گرم و بخار بوده که متشکل از لوله هایی است که طی مراحلی گرمای ناشی از احتراق را به آب داخلی لوله ها منتقل می کند و در نهایت آب داغ و بخار تولید می گردد. دیگ بخار یا بویلر از دو بخش اصلی تشکیل شده که بخشی از آن آب و بخش دیگر آن آتش است. امروزه از دیگ بخار در محیط های مختلف استفاده می شود که کارخانجات، بیمارستان ها، نیروگاه ها، ساختمان های بزرگ، گلخانه ها و … از این دسته می باشند.

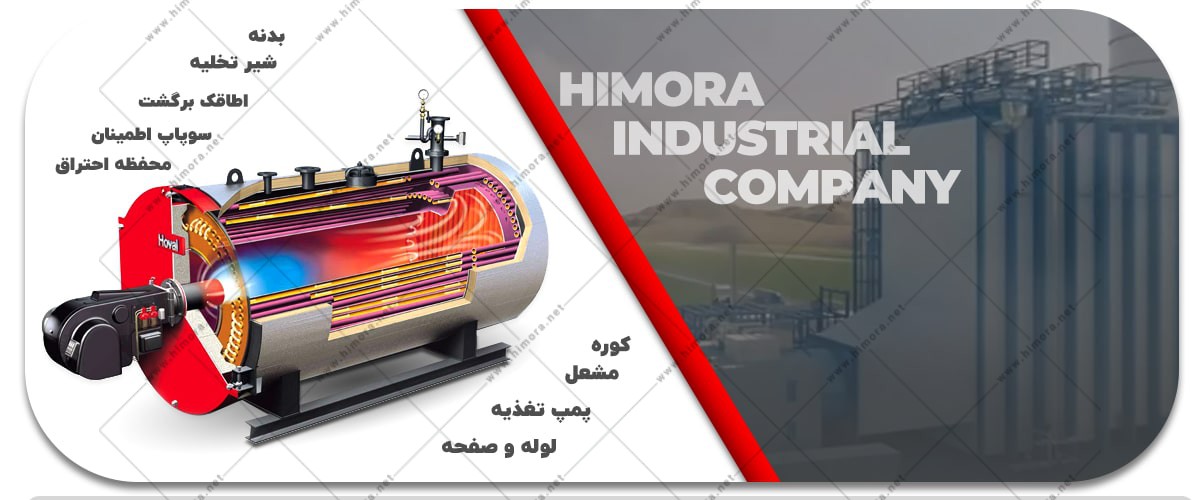

دیگ بخار از بخش های مختلفی تشکیل شده که بدنه، کوره (آتشدان)، اتاقک برگشت، سوپاپ اطمینان، محفظه احتراق، مشعل، پمپ تغذیه، شیر تخلیه، لوله و صفحه جزو مهمترین قطعات کاربردی در دیگ بخارند و این قطعات از طریق جوشکاری به هم متصل شده اند. گاهی قطعات دیگ بخار دچار مشکل شده و نیاز به عیب یابی و تعمیر دارند و هر کاربری باید بداند اشکال کار از کجاست تا بتواند از دستگاه بصورت طولانی مدت استفاده و هزینه اضافه جهت خرید دیگ بخار دیگر صرف نکند، البته گاهی اوقات جهت عیب یابی دیگ بخار به بررسی های تخصصی نیاز است. در ادامه اشکالاتی که ممکن است برای دیگ بخار شما رخ دهد را با هم بررسی می کنیم.

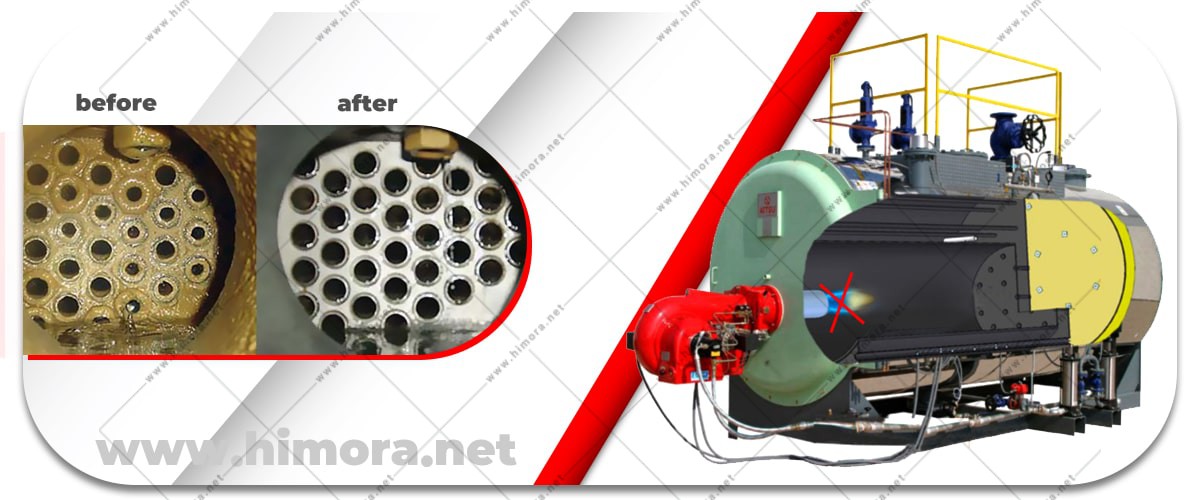

چه اشکالاتی ممکن است برای دیگ بخار ایجاد شود؟
گاهی احتمال دارد اشکالاتی در دیگ بخار ایجاد شود و عملکرد آن را با خلل مواجه کند. برای مثال گاهی ممکن است دیگ دستگاه آبگیری نکند و کلید پمپ روشن نشود یا هوا گرفته باشد و گاهی تخلیه آب منبع تغذیه دیگ به خوبی صورت نمی گیرد. بطور کلی مشکلات زیر ممکن است برای دیگ بخار ایجاد گردد:
- ممکن است فیلتر آب دچار رسوب گرفتگی شده و نیاز به رسوب زدایی داشته باشد.
- شیر تغذیه نصب شده روی منبع بسته باشد.
- پمپ در مسیر برعکس بچرخد.
- شیر تغذیه که آب از آن به داخل دیگ منتقل می گردد دارای اشکال شده و یا بسته باشد.
- احتمال دارد لوله ها و اتصالات روی پمپ محکم نباشند و یا به طور صحیح بسته نشده باشند.
- سیستم کنترلی سطح آب دچار مشکل شده باشد.
- گاهی احتمال دارد شناور گیر کند و اشکالی در کنتاکتور پمپ ایجاد شود.
- ممکن است مشعل دیگ بخار روشن نشود و یا فیوز آن سوخته باشد.
- ممکن است چشم الکتریکی بدلیل قرار گرفتن در معرض نور دچار مشکل شده باشد.
- گاهی مدار الکتریکی دچار اشکال می شود.
- و ….
چرا گاهی با اینکه موتور مشعل و دمنده عمل می کنند ولی شعله تشکیل نمی شود؟
این عیب می تواند به دلیل عدم محکم بودن اتصالات باشد و یا بدلیل عدم عملکرد کلیدهای حد فشار باشد. در این مورد عدم تشکیل شعله می تواند بخاطر این باشد که میکروسوئیچ مسیر دمپر هوا و سوخت خوب عمل نکند و یا دو موتور مشعل دیگ یا پمپ برعکس باشد. کثیف بودن فیلتر سوخت نیز می تواند در این اختلال موثر باشد. در ادامه مواردی را ذکر خواهیم کرد که رعایت آنها از خراب شدن دیگ بخار شما جلوگیری می کنند.
جهت جلوگیری از خراب شدن دیگ بخار چه باید کرد؟
خب برای پیشگیری از خراب شدن دیگ بخار باید موارد ایمنی آن را بصورت روزانه، هفتگی، ماهانه، شش ماهه و سالیانه رعایت کرد تا سیستم نیازی به عیب یابی و تعمیر زود به زود نداشته باشد.
چه مواردی را باید روزانه رعایت کرد ؟
- هر روز دمای دودکش و فشار سوخت دیگ بخار را بررسی کنید.
- بصورت روزانه عملکرد شیشه آب نما و لوله کنترل را بررسی کنید.
- بهتر است چند بار در روز شیر تخلیه را باز و بسته کنید.
- وضعیت شعله را بطور مداوم ارزیابی کنید
چه مواردی را بصورت هفتگی باید رعایت کرد؟
اگر سطح آب کم شد هر هفته یکبار موارد ذیل را انجام دهید:
- پمپ تغذیه را خاموش کنید، شیشه آب نما را بررسی کنید.
- در نقطه کم آب، خطاها را بررسی کنید.
- ارتعاش یا نویز الکتروموتورها را بررسی کنید.
- جهت ارزیابی عملکرد درست چشمی شعله آن را هفته ای یکبار بیرون بکشید.
- خطوط تغذیه سوخت و بخار را به منظور نداشتن نشتی بررسی کنید.
چه نکاتی را باید بصورت ماهانه رعایت کرد؟
- بررسی بدنه بیرونی دیگ به منظور اطمینان از داغ نشدن بیش از حد آن بصورت ماهانه الزامیست.
- ارزیابی شعله پخش کن بصورت ماهانه جهت اطمینان از عدم سوختگی و ترک خوردگی
- بررسی الکترودهای جرقه
مواردی که هر شش ماه یکبار باید چک کرد
- بررسی سیم های اتصالی و لوله سوئیچ های سطح آب
- بررسی کوپلینگ و پمپ تغذیه دیگ بخار
- تنظیم مجدد شعله به منظور کاهش آلایندگی های احتمالی و افزایش راندمان

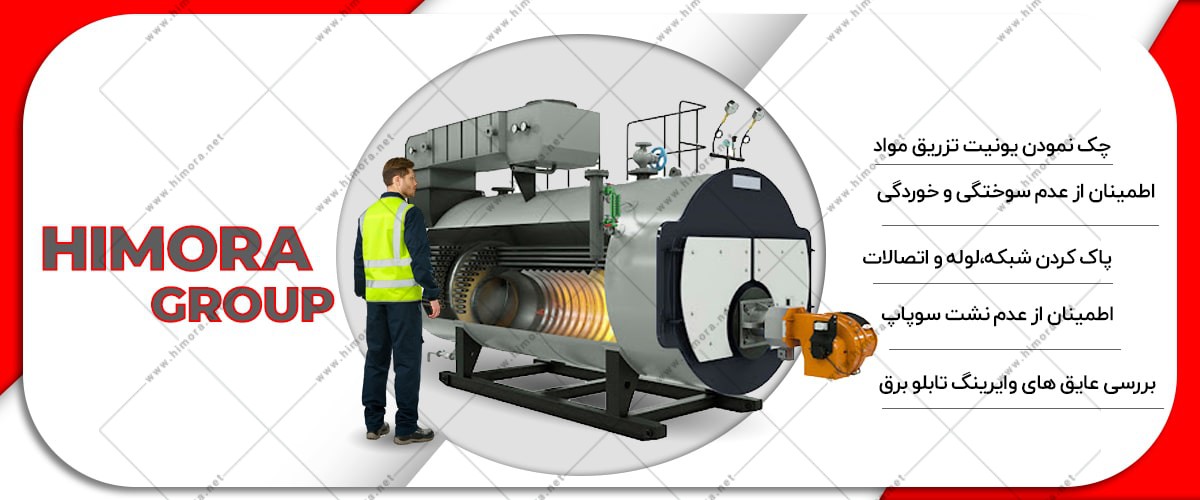

مواردی که سالیانه باید چک کرد
- اطمینان از عدم سوختگی و خوردگی قسمت های داخلی دستگاه
- بررسی بخش های داخلی دیگ از جهت نشت تیوپ
- بررسی عایق های وایرینگ تابلو برق و درب جعبه دود
- پاک کردن شبکه، لوله ها و اتصالات
- چک نمودن یونیت تزریق مواد و بلوک های نسوز
- اطمینان از عدم نشت سوپاپ
مشکلات رایج
گاهی مشعل روشن شده و بلافاصله خاموش می شود، این عامل می تواند به علت کثیف بودن چشم الکتریکی، محکم نبودن اتصالات الکتریکی، مناسب نبودن نسبت سوخت به هوا و کامل نبودن شعله، وجود مانع در جهت نور شعله و چشم الکتریکی، برعکس بسته شدن تایمر و فتوسل های ویژه در مدار چشم الکتریکی، تحریک سوئیچ های حد فشار گاز و دریافت جریان ضعیفی از چشم الکتریکی باشد.
گاهی احتمال دارد شعله دود تولید کند که دلیل این امر می تواند عدم تناسب مدار هوا و سوخت، بالا بودن فشار و میزان سوخت، کثیف بودن لوله های جابجا کننده گازهای داغ و وجود اشکال در دودکش باشد.
بیشتر افراد می پرسند که چرا مشعل دیگ بخار بصورت دائم روشن خاموش می شود، خب روشن خاموش شدن پی در پی مشعل می تواند بدلیل کاهش بار دیگ نسبت به اندازه و ظرفیت آن باشد و یا ایراد از کلیدهای فشار باشد. محکم نبودن درب مشعل و اختلال در کلیدهای فشاری به علت نشت در اتصالات نیز می تواند از دلایل خاموش روشن شدن مشعل باشد.
