مشعل دوگانه سوز چیست؟

وقتی مشعل توانایی کاربا بیش از یک نوع سوخت را داشته باشد در رده مشعل دوگانه سوز یا مشعل سه گانه سوز قرار می گیرد. این مشعل دارای راندمان بالای اشتعال می باشد وسوخت مورد استفاده در این مشعل در اغلب موارد (گاز- گازوئیل) می باشد.

مدل مشعل های دوگانه سوز براساس نوع سوخت و ظرفیت حرارتی و چند مرحله ای بودن احتراق مشعل دسته بندی می شود. این مشعل ها  به دلیل استفاده از دو نوع سوخت (گاز – گازوئیل) کلیه تجهیزات مورد استفاده در مشعل های گازی و گازوئیلی ( شیر برقی گاز، پمپ گازوئیل و چشمی الکترونیکی ) را دارا هستند.همچنین به دلیل استفاده از سوخت مایع در این مشعل ها، این سوخت می بایست قبل از احتراق به صورت پودر درآید یا به اصطلاح اتمیزه شود که این عمل توسط نازل انجام می گیرد. اگر سوخت مایع اتمیزه نشود قابل احتراق نیست.

به دلیل مسائل و مشکلاتی که در اثر قطعی گاز یا افت فشار گاز شهری یا تعمیرات موتورخانه و ... در واحدهای بزرگ صنعتی و مسکونی، هتل ها ، بیمارستانها، پالایشگاهها و کارخانجات و موتورخانه های تاسیساتی ایجاد می شود می توان از مشعل های دوگانه سوز با سوخت (گاز – گازوئیل) برای رفع این مشکل در تاسیسات موتورخانه ای این مراکز استفاده نمود.

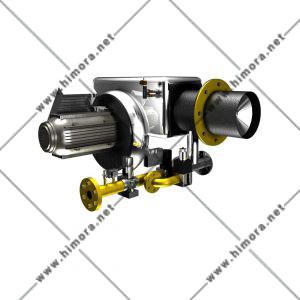

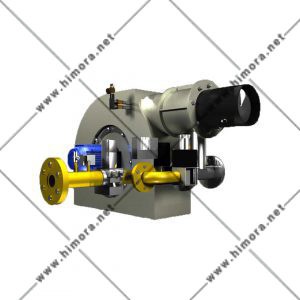

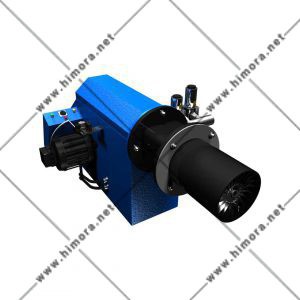

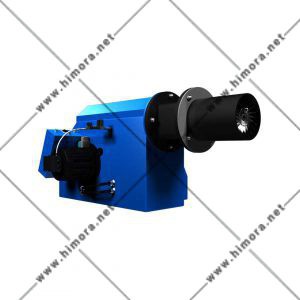

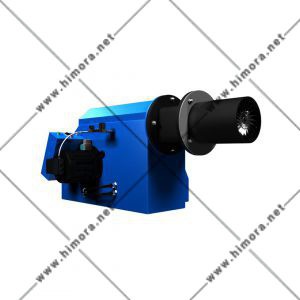

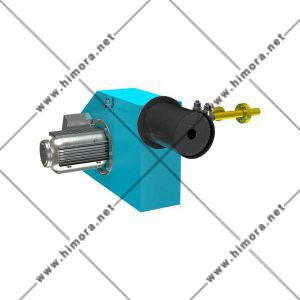

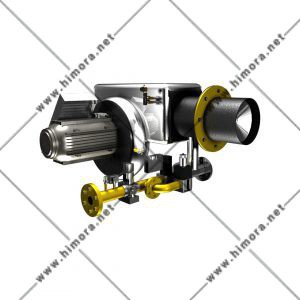

مشعل های دوگانه سوز همیورا

شرکت هیمورا با تولید و ارائه چهارده نوع مدل مشعل دوگانه سوز در پنج گروه، در ظرفیت های مختلف برای مصارف خانگی – صنایع کوچک ، نیمه صنعتی، صنعتی، پالایشگاهی، نیروگاهی جزء فعالان در زمینه تولید تجهیزات گرمایشی می باشد.

سوخت اصلی مشعل های دوگانه سوز تولیدی هیمورا  از (گاز- گازوئیل) تشکیل می شود. شرکت هیمورا مشعل های دوگانه سوز را با تنوع ظرفیت مدلهای 180.000 کیلو کالری تا 6.000.000 کیلو کالری به مصرف کنندگان ارائه میدهد.

مشعل های دوگانه سوز هیمورا  با مجهز بودن به قطعات و تجهیزات مدرن و پیشرفته، هدف استفاده بهینه با راندمان بالا از محصولات را برای مشتریان فراهم می آورد.

دسته بندی مشعل های دوگانه سوز براساس ظرفیت حرارتی

• مشعل دوگانه پالایشگاهی : از محدوده ظرفیت گرمایی 2.000.000 کیلو کالری تا 3.000.000 کیلو کالری
• مشعل دوگانه خانگی – صنایع کوچک : از محدوده ظرفیتی 180.000 کیلو کالری تا 350.000 کیلو کالری
• مشعل دورگانه سوز صنعتی : از محدوده ظرفیت گرمایی 900.000 کیلوکالری تا 1.500.000 کیلوکالری
•  مشعل دوگانه نیمه صنعتی: از محدوده ظرفیت حرارتی 500.000 کیلوکالری تا 650.000 کیلو کالری
• مشعل دوگانه سوز نیروگاهی : از محدوده ظرفیت گرمایی 4.000.000 کیلو کالری تا 6.000.000 کیلو کالری

کاربردهای مشعل های دوگانه سوز هیمورا

• مشعل های دوگانه صنعتی با ظرفیت گرمایی 900.000-1.500.000 کیلوکالری در صنایع فراوری مواد غذایی مانند (کمپوت و کنسرو، رب گوجه فرنگی، ماکارونی و...) ،کوره های پخت سرامیک، آجرو نسوزها شامل کوره های رولری و تونلی و خشک کن های صنعتی بزرگ هوای گرم در صنایع رنگ آمیزی، صنایع چوب و نئوپان مورد استفاده قرار می گیرند.
• مشعل دوگانه سوز نیروگاهی هیمورا، دیگ های نیروگاهی (فشار بالا) با ظرفیت حرارتی 4.000.000 تا 6.000.000 کیلو کالری در امکانی که نیاز به مقدار بالایی بخار فوق داغ و آبگرم دارند مورد بهره برداری قرار می گیرند که این صنایع عبارتند از کارخانجات سیمان، ذوب آهن و تولید آلومینیم، ذوب کانی های فلزی نظیر استخراج مس و آهن و آلومینیم.
• مشعل های خانگی و صنایع کوچک هیمورا با ظرفیت 180.000-350.000 کیلو کالری در صنایعی که نیازمند مقدار متوسط به بخار داغ یا آبگرم دارند مانند کوره های آبکاری حرارتی، صنایع ذوب فلزات سبک، کوره های پخت سرامیک و کارخانجات تولید کیک و شیرینی و فراورده های لبنی و دیگهای روغن داغ کاربرد دارد.
• مشعل های دوگانه نیمه صنعتی هیمورا ، از این مشعل ها درمجتمهای مسکونی متوسط و کوچک و صنایع ای مانند دیگ بخار و دیگ ذوب مواد که نیاز به آبگرم و بخار داغ در حجم متوسط دارند استفاده می شود. همچنین در کوره های ذوب شیشه و صنایع زباله سوزی صنعتی کاربرد دارند.
• مشعل های دوگانه پالایشگاهی هیمورا با تولید حجم زیاد بخار داغ و آبگرم در واحدهای بزرگ صنعتی، مسکونی، بیمارستانها، هتل ها، ادارات بزرگ ، صنایع پخت مواد لعاب و تهیه ظروف چینی و همچنینن در ذوب مواد فلزی و تولید آسفالت و پالایشگاهها مورد مصرف دارند.

ویژگی های مشعل های دوگانه سوز

دمپر این مشعل ها براساس ظرفیت حرارتی به دو صورت دستی یا اتوماتیک ارائه می شود. فیلتر گازوئیل و نازل های گازوئیل براساس ظرفیت مشعل در مسیر سوخت نصب می شود.

از مشعل های دوگانه در امکانی استفاده می شود که تنظیم و تغییر مقدار گازوئیل مصرفی ضروری است. مشعل مجهز به دوعدد نازل گازوئیلی است که موجب افزایش راندمان می شود. الکتروموتور فن هوادهی مشعل دوگانه سوز براساس ظرفیت تک فاز یا سه فاز طراحی شده است.

در انتخاب مشعل هر زمان ظرفیت مشعل 20% بیشتر از ظرفیت دیگ بخار در نظر گرفته می شود. و توجه به اندازه قطر شعله پوش از مواردی است که باید رعایت شود.

مشعل دوگانه سوز همیورا مجهز به پرشر سوئیچ هوا و پرشر سوئیچ گاز بوده و امکان نصب شیر پروانه بر روی مشعل وجود دارد و همچنین می توان این مشعل را به سیستم مدیریت هوشمند ساختمان MBS متصل کرد. به موجب استفاده از یک سیستم کنترل مدرن پیشرفته ، این مشعل ها از ایمنی بسیار بالایی برخوردار می باشند.

قطعات این مشعل ها را می توان براساس استانداردهای ملی و سلیقه مشتری تعویض یا بر روی مشعل نصب نمود.

کلیه مشعل های دوگانه هیمورا دارای استاندارد ملی و استاندارد سیستم مدیریت کیفیت2008 -9001 ISOمی باشند.

اجزائ تشکیل دهنده مشعل های دو گانه سوز همیورا

• رله کنترل
• فیلتر گازی
• فیلتر گازوئیل
• پمپ سوخت
• شیر برقی گاز
• الکتروموتور فن
• دمپر تنظیم هوا
• شعله پخش کن
• الکتروموتور پمپ
• شیر برقی گازوئیل
• نازل ونازل گازوئیلی
• شیر قطع کننده گاز
• فن (بادبزن یا پروانه)
• کلید کنترل فشار گاز
• چشم الکترونیکی (فتوسل)
• ترانسفورماتور جرقه (ترانس جرقه )

نکاتی در مورد مشعل دوگانه سوز هیمورا

برای افزایش کارآیی مشعل دوگانه به نکاتی باید توجه شود :

• برای استفاده از سوخت گازوئیل و احتراق بهینه آن در مشعل های دوگانه سوز ضروری است که علاوه بر نصب نازل گازوئیلی مناسب براساس نظر مهندسین تاسیسات، درمسیر ورود گازوئیل به مشعل از یک فیلتر گازوئیلی با کیفیت خوب نیز استفاده نمود.
• چنانچه تغییرات فشاردرخط گاز تامین سوخت مشعل وجود دارد، استفاده از تجهیزات مناسب برای ثابت نگه داشتن فشار در ابتدای ورودی خط گاز ضروری است.
• همچنین درهنگام وصل کردن لوله گاز ورودی به مشعل باید علاوه بر نصب فیلتر گاز مناسب از یک شیر دستی گاز نیز استفاده کرد.
