کولینگ تاور 10 تن هیمورا

دستگاه کولینگ تاور 10 تن

کولینگ تاور یا برج خنک کننده چیلر دسته ای تجهیزاتی هستند که برای خنک نمودن آب مصرفی بعضی از دستگاه های صنعتی مورد استفاده قرار می گیرند. کولینگ تاور نوع خاصی از مبدل های حرارتی است که با به وجود آوردن سطح تماس بین آب و هوا موجب خنک شدن آب گرم می گردد. وظیفه اصلی کولینگ تاور پایین آوردن دمای آبی است که در فرآیندها یا تجهیزات دیگر گرم می شود. کولینگ تاور آب گرم تولید شده توسط کندانسور را به قسمت بالای دستگاه پمپ نموده و سپس آب وارد تشتک ها یا نازل های کولینگ تاور شده و به صورت قطرات ریز به سمت پایین پاشیده می شود. آب اسپری شده به وسیله جریان هوایی که درداخل کولینگ تاور جریان دارد خنک شده در حوضچه کولینگ تاور جمع می شود.

در صنایع امروزی تولید گرما توسط فرآیند ها اجتناب ناپذیراست و برای حذف گرمای مازاد بیشتر از سیستم های آبی استفاده می کنند. این آب با دریافت حرارت، عامل مضر گرما را از فرآیند حذف می کند. لذا نیاز است که برای استفاده مجدد از آب و برگرداندن آن به پروسه تولید دمای آن گرفته شود. بهترین دستگاه برای این منظور کولینگ تاورها هستند. کولینگ تاور با عمل خنک کنندگی خود روی آب موجب صرفه جویی در مصرف آن در بخش صنعت می باشند. دستگاه های کولینگ تاور در مدل های مختلف و ظرفیت های متفاوت در انواع صنایع همانند: صنایع پتروشیمی، صنایع نفت و گاز، صنایع غذایی و انواع پالایشگاه ها کاربرد دارند.

اجزای سازنده برج خنک کننده چیلر

• بدنه یا پوسته دستگاه : بدنه دستگاه برای محافظت اجزای داخلی آن همانند فن ها، موتورها و دیگر قطعات می باشد. جنس بدنه کولینگ تاور می تواند از کامپوزیت یا ورق گالوانیزه پوشش دار باشد.
• واسطه ای انتقال حرارت یا مبدل ها : در بخش داخلی هر دستگاه کولینگ تاور قسمت های مبادله کننده حرارتی یا پکینگ می باشد که کار اصلی این قطعات تبدیل نمودن قطرات آب به ذرات ریزتر و افزایش سطح انتقال حرارت بوده تا بین آب و هوا تبادل حرارتی به راحتی انجام گیرد. این قطعات از متریال های مختلف ساخته می شوند اما عمدتا از جنس چوب و پلاستیک می باشند.
• حوضچه آب خنک : این حوضچه در بخش پایین کولینگ تاور قرار دارد و آبی که از پخش کننده های آب به پایین سرازیر شده و دمای آن پایین آمده است در این حوضچه جمع می شود.
• قطره گیرها یا حذف کننده ها : به همراه بخاری که در اثر تبخیر شدن آب وارد جو می شود همیشه مقداری قطرات به تله افتاده وجود دارد. این تجهیز باعث جلوگیری از خروج قطرات آب  در برج خنک کننده چیلر می گردد.
• بخش ورودی هوا : درهر کولینگ تاور دریچه ای برای ورود هوا در نظر گرفته می شود که دریچه به شکل متقابل یا متقاطع در قسمت بالای دستگاه یا پایین کولینگ تاور جاسازی می گردد.
• کرکره ها : وظیفه اصلی این کرکره ها، پخش هوای ورودی به کولینگ تاور بر سطح سینی ها می باشد.
• نازل ها : نازل ها آب را به شکل اسپری روی سینی ها می پاشند. این عمل موجب پخش شدن یکنواخت آب روی سینی ها شده و سطح تماس را برای انتقال حرارت افزایش می دهد.
• فن ها : آبی به شکل اسپری توسط نازل ها روی صفحات پاشیده می شود به کمک فن که با جریان محوری سانتریفیوژی کار می کند، خنک می گردد.

انواع کولینگ تاورها

برج خنک کننده چیلر جریان متقاطع

در این برج های خنک کننده جریان آب به شکل عمودی بوده و جریان هوا به صورت افقی از میان آب در حال پاشش می باشد. به همین سبب این نوع کولینگ تاور را جریان متقاطع می نامند. چون در این دستگاه جریان متقاطع بوده دیگر نیازی به سیستم پخش کننده هوا نداریم. برای ایجاد جریان متقاطع، آب گرم توسط لوله ها به داخل تشتک های مخصوص ریخته شده که دارای روزنه می باشند و از بخش روزنه ها بر روی پکینگ پخش شده در همین حین با جریان هوا برخورد نموده و خنک می شود.

کولینگ تاور جریان مخالف

در این سیستم جریان مخالف، جریان هوا از پایین به صورت عمودی به سمت بالا در جهت مخالف آب در کولینگ تاور جریان می یابد. چون هوا از پایین به بالا در حرکت بوده در این نوع از برج ها، تشتک استفاده نمی شود. در این دستگاه از نازل های تحت فشار استفاده شده که آب را به شکل اسپری روی پکینگ ها توزیع می کنند. و نازل ها طوری قرار گرفته که در عبور جریان هوا میان آب اسپری شده مانعی نداشته باشد.

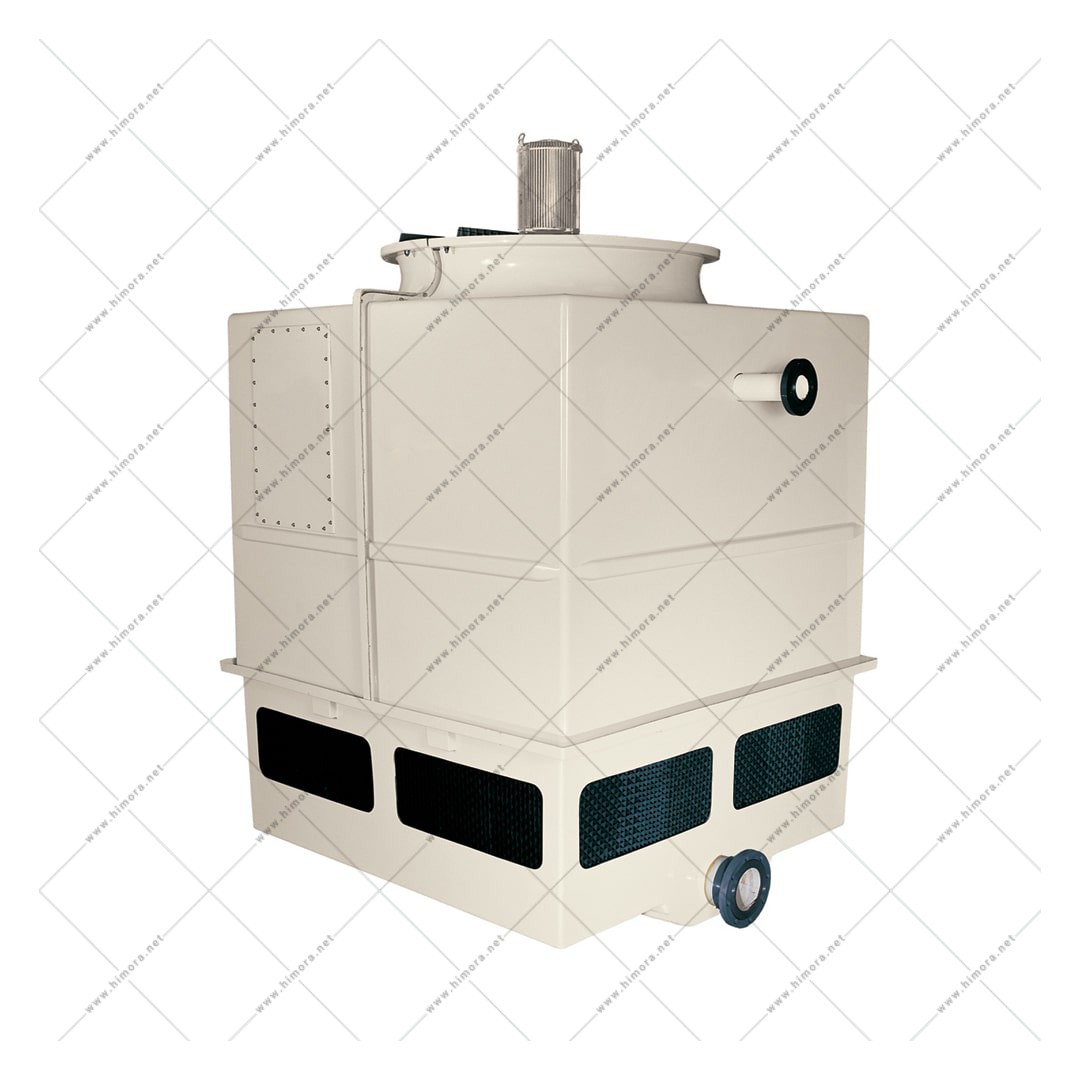

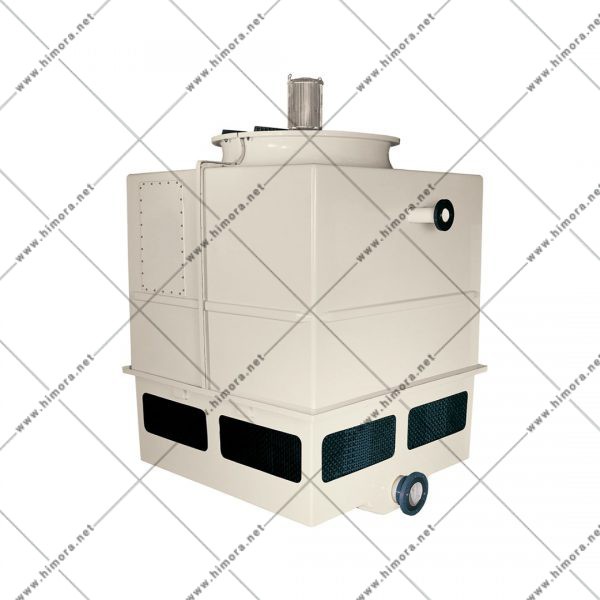

کولینگ تاور 10 تن هیمورا

شرکت بزرگ هیمورا تولید کننده انواع تجهیزات سرمایشی و گرمایش، تجهیزات لبنیاتی و انواع خطوط تولید در سراسر ایران، دستگاه های برج خنک کننده چیلر را در ظرفیت های مختلف به کاربران ارائه می نماید. دستگاه های ساخته شده توسط این شرکت می تواند کولینگ تاور مدار بسته یا کولینگ تاور مدار باز باشد. دستگاه کولینگ تاور 10 تنی هیمورا برای مکش هوا از دو طریق جریان هوای اجباری یا جریان هوای طبیعی استفاده می کنند.

بدنه این دستگاه از جنس فایبرگلاس بوده که نوع خاصی از کامپوزیت است که از مواد پلیمری ساخته می شود. کامپوزیت ها ترکیباتی هستند که از الیاف شیشه به اضافه رزین های پلیمری ساخته شده، دوام و استحکام بسیار بالایی دارند. نوع دیگر ازمتریالی که برای بدنه کولینگ تاور توسط شرکت مورد استعمال قرار می گیرد ورق های گالوانیزه می باشند. که قابل ذکر است که نوع جنس بدنه می تواند بنابه درخواست مشتری متفاوت ساخته شود.

فن و موتور در نظر گرفته شده در برج خنک کننده چیلر از نوع بهترین بوده  و فن آن برحسب ظرفیت دستگاه می تواند محوری یا سانتریفیوژی انتخاب گردد. میزان مصرف انرژی هر دو دستگاه در سطح پایینی قرار دارد. برای حفظ امنیت دستگاه و کنترل پارامترهای آن از انواع حسگرها و سنسورها در کولینگ تاور 10 تنی هیمورا استفاده شده است. قطعات سازنده این کولینگ تاور مطابق با استانداردهای جهانی و اصول ایمنی طراحی و ساخته شده، برهمین اساس شرکت هیمورا تجهیزات ساخت شرکت را به شکل گارانتی دار و خدمات پس از فروش به کلیه مشتریان داخلی  وخارجی خود ارائه می دهد.

مزایای برج خنک کننده چیلر 10 تن همیورا

• کارکرد بی نظیر و راندمان بالا
• سرعت عمل بالا در خنک نمودن آب گرم
• امکان تولید در ظرفیت های درخواستی مشتری
• برج خنک کننده چیلر دارای عملکردی بسیار کم صدا و بدون لرزش
• بدنه ای بادوام و مستحکم در برابر شرایط محیطی و نور خورشید
• قابلیت تولید در مدل های مدار باز و مدار بسته به طور سفارشی
• مجهز به سنسورهای کنترل دمای دستگاه و سنسور کنترل سطح آب
• تعمیرات و نگهداری راحت و کم هزینه و دسترسی راحت به قطعات دستگاه
