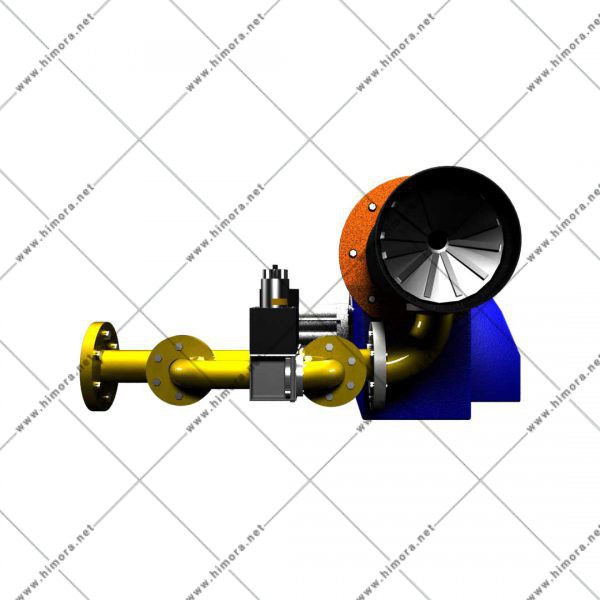

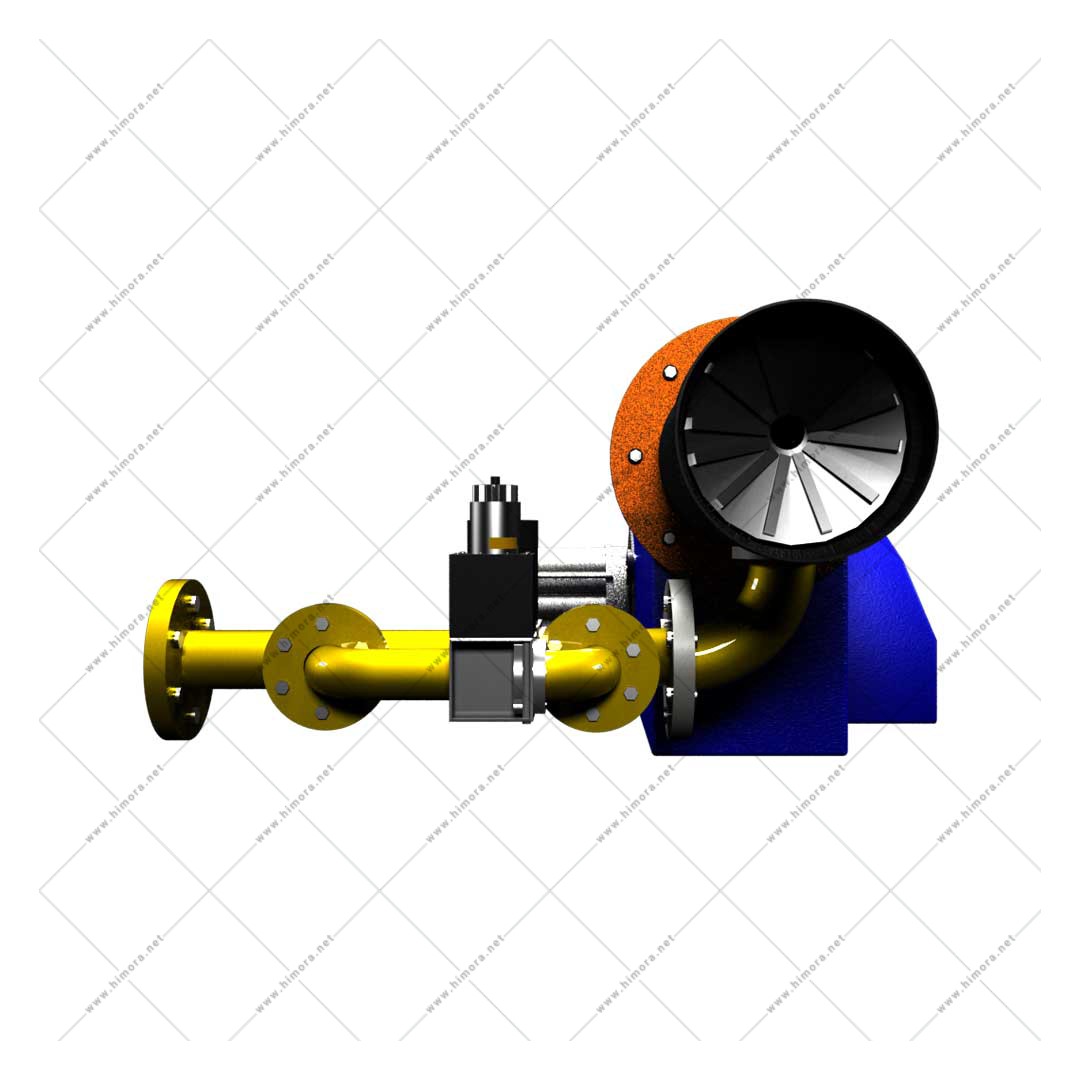

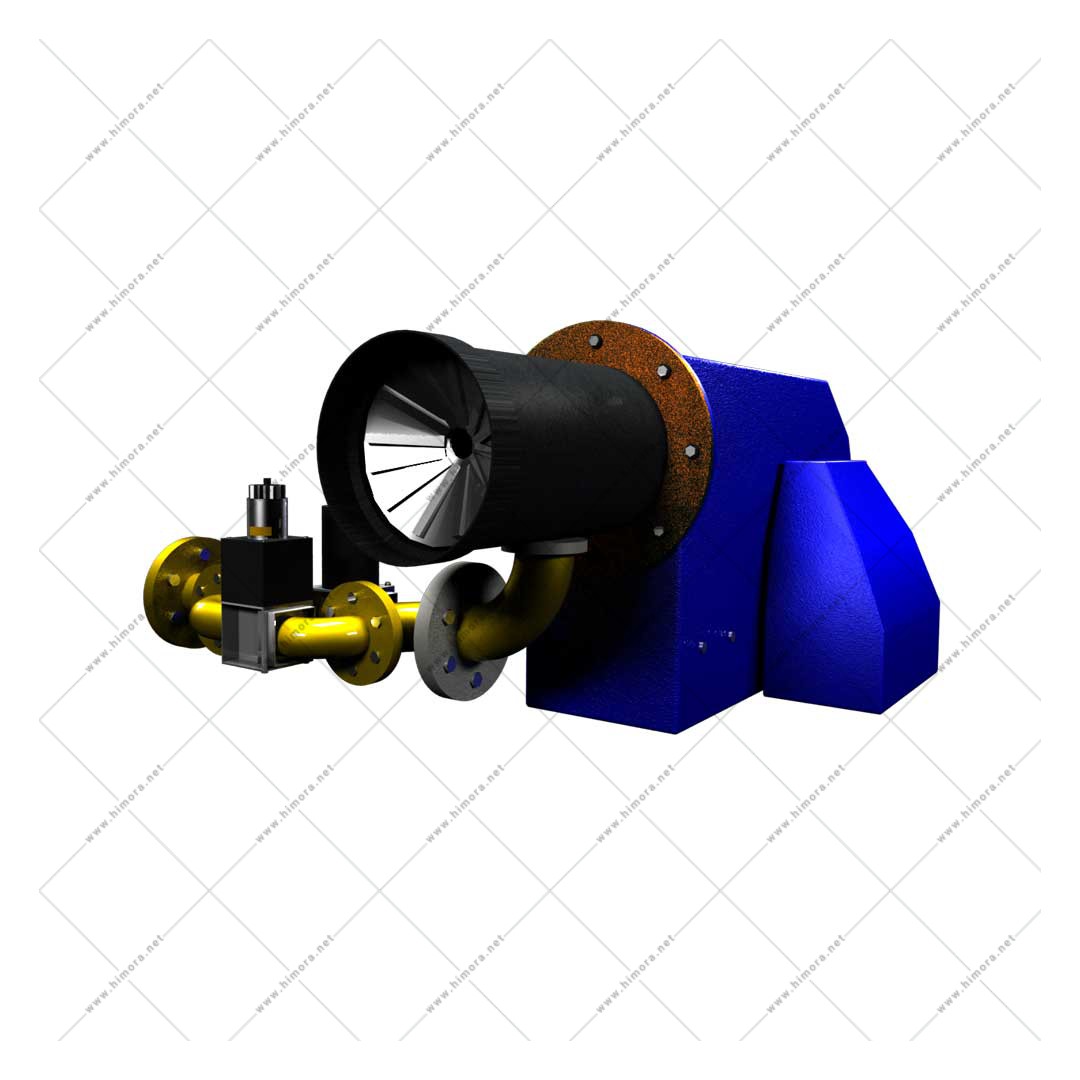

مشعل گازی هیمورا مدل HBG 650

مشعل شوفاژ گازسوز مدل HBG ظرفیت 650.000

مشعل شوفاژ گازسوز مدل HBG ظرفیت 650.000 برای احتراق با گاز طبیعی طراحی شده است. دبی گاز برای سوخت این مشعل توسط شیر برقی کنترل می شود و هوای لازم برای سوخت، بوسیله یک دمنده که روی موتور مشعل نصب شده است، براساس ظرفیت آن به صورت دستی یا اتوماتیک کنترل می شود، دبی هوا نیز بوسیله یک دمپر هوا که روی مشعل قرار دارد کنترل می گردد.
اگر فشار هوای احتراق یا  فشار گاز از مقدار معین کم یا زیاد شود، توسط سنسورهای تعبیه شده حس گردیده و مشعل بوسیله پرشرسوئیچ های مواد گازی از طریق فرمان رله خاموش می گردد.

کارکرد مشعل های گازی همانطور که از نامشان پیداست با سوخت گاز طبیعی یا گاز شهری کار می کنند از مهمترین مشعل ها در کاربردهای صنعتی می باشند. همچنین این مشعل ها درمقایسه با دیگر انواع آنها نسبتا ارزان قیمت بوده و به لحاظ سوخت مصرفی بیشتر در دسترس می باشند.

اجزاء تشکیل دهنده مشعل شوفاژ گازی

• ترانس جرقه : ولتاژ 220 ولت شهری را به ولتاژ 10 هزار ولت برای عمل احتراق تبدیل می کند.
• نشت یاب : کنترل شیرهای برقی را برعهده دارد و درصورت خطر مشعل را خاموش می کند.
• شیر قطع کننده گاز : در ابتدای مسیر و قبل از اتصال گاز به سیستم نصب می شود.
• رله کنترل : کلیه فرمانهای اتوماتیک و نیمه اتوماتیک و دستی را کنترل می کند.
• فن والکتروموتور : هوای لازم برای عمل احتراق را به داخل دیگ می فرستند.
• الکترود جرقه : وظیفه تولید جرقه را برعهده دارد و از جنس آلیاژ کروم است.
• شعله بین : در صورت شعله ور نشدن گاز، گاز ورودی را قطع می کند.
• شیر برقی : کنترل ورود و خروج گاز به مشعل شوفاژ را برعهده دارد.
• دمپر هوا : مقدارهوای لازم برای احتراق را کنترل می کند.
• پرشر سوئیچ هوا : جریان هوا را کنترل می کند.
• پرشر سوئیچ گاز : فشار گاز را کنترل می کند.

نکات مهم در مورد مشعل های گازی

احتراق کامل سوخت نتیجه اختلاط دقیق گاز و هوا می باشد. هرچه این نسبت دقیقتر تنظیم شود راندمان کاری مشعل شوفاژ بالاتر رفته و در نتیجه سوخت کمتری مصرف می‌شود، تنظیم این نسبت بوسیله دمپر اتوماتیک انجام می شود. البته با توجه به اینکه هوای دیگ موتورخانه و رطوبت آن در طول سال متغیر است باید در مشعل ها، درهر فصل دمپر هوا را تنظیم کرد.
مشعل های گازی هیمورا دارای PLC است که این عمل به صورت اتوماتیک در طی شبانه روز و درتمام فصول سال انجام می گیرد، به علت کامل نبودن راندمان احتراق سوخت در مشعل ها و در نظر گرفتن برخی هدر رفتهای حرارتی، هنگام انتخاب مشعل، ظرفیت مشعل را 20% بیشتر از ظرفیت دیگ در نظر می گیرند،‌ با افزایش ارتفاع از سطح دریا از غلظت هوا کاسته می شود که باعث کاهش راندمان سوخت انواع مشعل ها به مقدار 4% می شود.

مشخصات مشعل گازسوز مدل HBG ظرفیت 650.000

این مشعل دارای نازل دو مرحله ای می باشد و دمپر مشعل بصورت دستی یا اتوماتیک تعبیه شده است. برق مصرفی الکتروموتور مشعل گازی ، برق سه فاز بوده و دارای سیستم احتراق دو مرحله ای است.
