علم نهفته درون پکیج زمینی

پکیج‌های زمینی، نمونه کوچک شده‌ای از موتورخانه‌های غول پیکر و عظیم الجثه قدیمی هستند. اما سایز کوچک کجا و قدرت گرمایشی بالا کجا؟

نقشه پکیج زمینی به گونه‌ای است که قطعات کوچکتر، اما با کیفیت بالا در کنار یکدیگر به گونه‌ای چیده شده‌اند که می‌توانند بیشترین ظرفیت حرارتی را ارائه دهند.

پس می‌توان گفت، نقشه پکیج زمینی، یک نقشه فشرده است. توسط فقط یک پکیج زمینی که ظرفیت حرارتی آن متناسب با ویژگی‌های فضاست، به راحتی آب گرم مصرفی و آب مدور در رادیاتورها تامین می‌شود.

در نقشه پکیج زمینی، وجود و نحوه چینش قطعات آن مشخص می‌شود. برخی از این قطعات شامل

• منبع انبساط بسته
• پمپ سیرکولاتور
• محفظه احتراق
• کلیه لوله‌ها
• تابلو فرمان
• شیر آلات
• مشعل
• اتصالات

و همچنین تجهیزات کنترلی و غیره است.

از اصلی‌ترین این تجهیزات، نحوه لوله‌کشی و ارتباط بین پکیج و سیستم‌های پخش کننده حرارتی است. به همین سبب، در تیتری جداگانه به بررسی نحوه لوله کشی طبق نقشه پکیج زمینی خواهیم پرداخت.

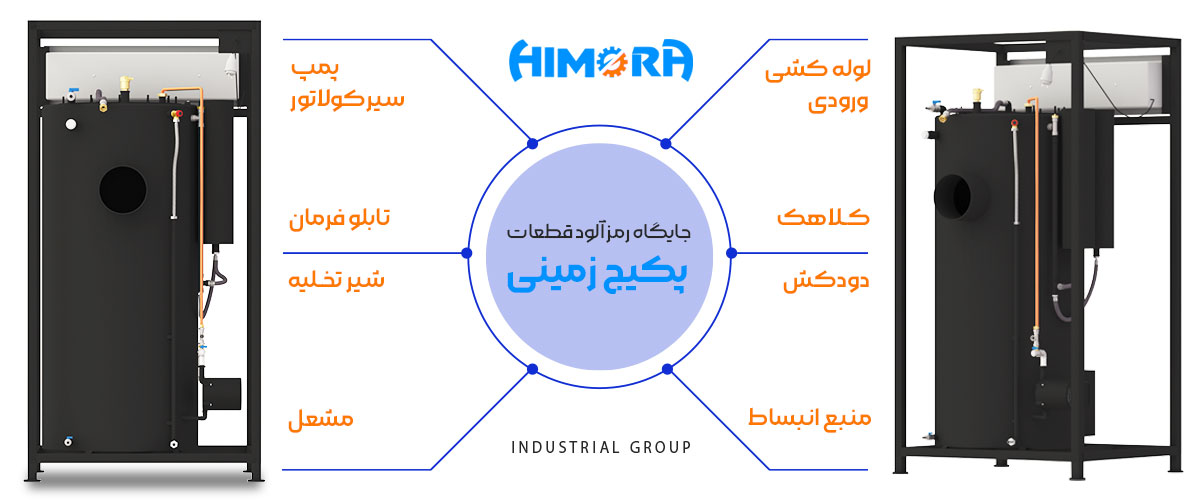

نقش، عملکرد و جایگاه رمزآلود قطعات پکیج زمینی

همانطورکه در بالا گفته شد، داخل نقشه پکیج زمینی، نحوه قرارگیری قطعات مشخص می‌شود. نقش هریک از این قطعات، در داخل پکیج زمینی به نوبه خود بسیار مهم و کاربردی است. هریک از این قطعات به شرح زیرند.

• مشعل و لوله کشی ورودی گاز

وظیفه تامین گرمای اولیه در داخل پکیج‌های گازی و گازوئیلی به عهده مشعل است. ورودی گاز پکیج زمینی به خروجی گاز شهری متصل می‌شود و سوخت دریافتی را به مشعل می‌رساند. با ایجاد جرقه روی آن، مشعل روشن شده و محفظه احتراق را گرم می‌کند. در داخل نقشه پکیج زمینی، مشعل، در پایین‌ترین قسمت پکیج واقع شده است.

• کلاهک دودکش

با روشن شدن مشعل، همراه با گرما، دود و گازهای آلاینده‌ای حاصل می‌شود که باید تخلیه شود. برای اینکه این عمل خالی سازی گاز، به داخل سالن راه پیدا نکند، دودکشی نصب شده است که دریچه خروجی آن به بیرون راه دارد. به این ترتیب، هر نوع گاز تولیدی حاصل از احتراق، به بیرون هدایت می‌شود. در نقشه پکیج زمینی، کلاهک دودکش در بالاترین قسمت واقع شده است.

• پمپ سیرکولاتور

در حالت کلی، پکیج وسیله‌ای برای گرم کردن آب است. در اولین مرحله راه اندازی، ابتدا آب ورودی به رادیاتورها، منتقل می‌شود. این آب، در مداری بسته بین پکیج و سیستم پخش حرارتی در جریان است. به طوریکه آبی که در داخل پکیج به دمای ایده آل رسیده است، توسط لوله کشی‌های مربوطه، به رادیاتور می‌رسد.

در اثر سیرکوله، این آب درون رادیاتور سرد می‌شود. بنابراین دوباره توسط لوله‌های بازگشتی به پکیج برمی‌گردد. این جریان، به طور پیوسته در حال انجام است. پمپ، وظیفه انتقال آب از پکیج به رادیاتور و سیرکولاسیون را بر عهده دارد. پمپ سیرکولاتور در نقشه پکیج زمینی، در مسیر بازگشت آب از رادیاتور قرار دارد.

توسط مبدل دیگری، آب سرد از سیستم لوله کشی شهری دریافت شده، گرم می‌شود و توسط شیرهای آب گرم به مصرف می‌رسد.

• منبع انبساط

داخل پکیج، قطعه‌ای به نام منبع انبساط وجود دارد. وظیفه این منبع، تنظیم فشار داخل پکیج است. به طوریکه در شرایط مختلف دمایی، فشار مناسب را در داخل پکیج حفظ کرده و از وقوع مشکلاتی نظیر انبساط آب در داخل پکیج جلوگیری می‌کند.

• تابلو فرمان

وارد کردن داده‌ها به دستگاه و اعمال تغییرات روی آن، توسط تابلو فرمان انجام می‌شود. طبق نقشه پکیج زمینی، این تابلو، در قسمت مقابل دستگاه قرار دارد. این قطعه به عنوان واسطه‌ای بین کاربر و دستگاه عمل می‌کند و امکان کنترل دستگاه را برای انجام وظایف مختلف میسر می‌سازد.

آموزش گام به گام در نحوه لوله کشی پکیج

از مهم‌ترین قطعات در سیستم داخلی پکیج‌ها، لوله کشی‌های مربوط به آن است. در واقع می‌توان گفت این لوله‌ها، نقش اصلی را در انتقال حرارت آب دارند. در نقشه پکیج زمینی، نحوه جاگیری لوله‌ها از موارد بسیار حیاتی است.

لوله کشی درست و اصولی به معنای نصب لوله‌ها، اتصالات و سایر مولفه‌های سیستم به طور سازگار با یکدیگر است. اگر این کار با دقت و اصولی انجام شود، سیستم به شکلی کامل و بهینه عمل می‌کند. عواملی که در نقشه لوله کشی پکیج زمینی اهمیت دارد، به شرح زیر است.

• نقشه ساختمان

در نقشه لوله کشی پکیج زمینی، نحوه لوله کشی از پکیج به رادیاتورها، براساس ساختار هر ساختمان متفاوت است. محل نصب رادیاتورها و الگوی قرارگیری آن در نقشه پکیج زمینی مشخص می‌شود.

• طول و عرض رادیاتور

در نقشه پکیج زمینی، طول و عرض رادیاتورها نیز باید مشخص شود. باتوجه به مقیاس سالن، تعداد رادیاتورها و طول و عرض آن تعیین می‌گردد. همچنین محل اتصال لوله‌های شبکه به شوفاژ را توسط دو دایره کوچک تعیین می‌کنند.

معمولا در سالن‌های صنعتی، رادیاتوری با 25 پره یا بیشتر نصب می‌شود که در این شرایط، روی نقشه پکیج زمینی، محل اتصال لوله‌های رفت و برگشت را در دو طرف رادیاتور تعیین می‌کنند.

• محل قرار گرفتن رادیاتورها

در نقشه پکیج زمینی، محل قرار گرفتن رادیاتور هم باید مشخص شود. تا به طور دقیق نمایان شود که در کجای سالن، رادیاتوری با چه تعداد پره، نصب و قرار گیرد. این امر به منظور اطمینان از انتقال حرارت بهینه و توزیع گرمایش در مکان موردنظر به کار گرفته می‌شود.

نقشه لوله‌کشی پکیج زمینی یک سند حیاتی در فرآیند نصب و اجرای پکیج‌های زمینی برای تولید حرارت و گرمایش در محیط‌های صنعتی است. این نقشه‌ها به عنوان راهنمایی برای اجرای صحیح و بهره‌وری بالا از سیستم‌های گرمایشی با استفاده از پکیج‌های زمینی عمل می‌کنند و باید با دقت و دقیقی تهیه شوند.

4 دلیل هوشمندانه برای کاربرد نقشه پکیج زمینی

استفاده از داده‌های نقشه پکیج زمینی قبل از نصب و راه اندازی آن، مزایای بسیاری را به همراه دارد. به این صورت که:

• عملکرد سیستماتیک

در بالا، با قطعات اصلی به کار گرفته شده در داخل پکیج زمینی آشنا شدید. اما اجزا و عناصر داخل پکیج فقط محدود به آن موارد نیست. تمام این اجزا از ریز تا درشت، در عملکرد متقابل و هماهنگ با یکدیگرند. این تعاملات، طبق اصول مهندسی دقیق، در نقشه پکیج زمینی تعیین شده‌اند.

• کنترل دما و فشار

اگر تمام اجزا در داخل پکیج، طبق نقشه پکیج زمینی مهندسی شده جایگیری شود، توانایی کنترل دقیق دما و فشار به بالاترین حد ممکن می‌رسد. سنسورها و الگوریتم‌های پیچیده‌ای که در داخل پکیج به کار برده شده است، به تنظیم دقیق دما و فشار کمک می‌کند.

• کارایی انرژی

پکیج‌های زمینی، به منظور رفع مشکل مصرف سوخت بالای موتورخانه‌ها و برای بهره‌برداری بهینه انرژی طراحی شده‌اند. این قطعه موجب می‌شود که مصرف انرژی به حداقل برسد.

• نگهداری و خدمات پس از فروش

اطلاعات و معلومات به کار رفته در نقشه پکیج زمینی، آماری در خصوص نوع قطعات و نحوه قرارگیری آن‌ها به تعمیرکار می‌دهد تا خدمات بهتری را ارائه دهد.
