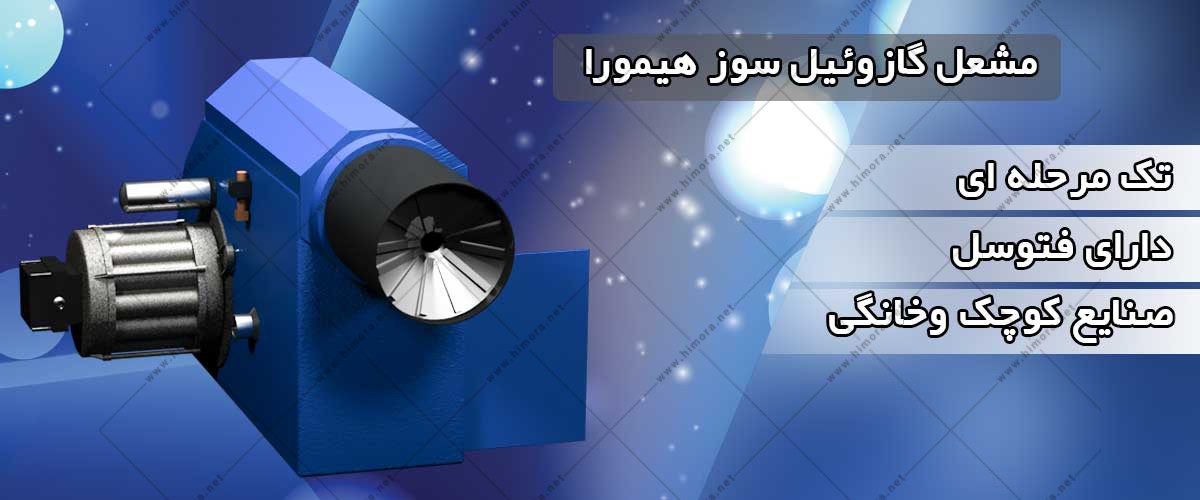

مشعل گازوییلی مدل HBS ظرفیت 150.000
مشعل گازوییلی مدل HBS ظرفیت 150.000، جزء مشعل های خانگی و صنایع کوچک می باشد. در ابعاد یکسان با دیگر مشعل ها دارای توان حرارتی بالاتری است، علت این امر بخاطر ارزش حرارتی بالای گازوئیل نسبت به گاز می باشد و برای مناطقی که به شبکه لوله کشی گاز متصل نیستند بهترین گزینه است، بدنه مشعل گازوئیلی از آلیاژ سبک و مقاوم (یا نوعی چدن ریخته گری) ساخته شده و قطعات آن به شرح ذیل می باشند.
موارد کاربرد مشعل گازوئیلی مدل HBS ظرفیت 150.000
مشعل گازوئیلی مدل HBS ظرفیت 150.000، با ظرفیت گرمایی در محدوده 65.000 – 165.000 کیلو کالری برساعت برای مصارف گرمایش دیگهای آب گرم در مجتمع های آپارتمانی کوچک و متوسط و بخار موتورخانه، سیستم گرمایشی و تامین آبگرم مصرفی فضاهای صنعتی و کشاورزی و مرغداری مناسب می باشد.
اجزاء تشکیل دهنده مشعل گازوییلی
- پمپ سوخت : پمپ گازوئیل را در مشعل گازوییلی فشار قوی به صورت دوار یا چرخ دنده ای و به صورت یک یا دو طبقه می سازند.
- فتوسل : شعله مشعل را کنترل می کند و با فرمان دادن به رله در مواقع روشن نبودن شعله، رله مشعل را از کار می اندازد.
- ترانسفورماتور فشار قوی : برای تولید برق با ولتاژ بالا است تا باعث ایجاد قوس الکتریکی بین دو الکترود شود.
- شعله پخش کن : با چرخاندن هوا در جهت عکس چرخش، باعث اختلاط بهتر هوا و سوخت می شود.
- نازل : قطعه ای است که گازوئیل را به صورت پودر و به مقدار معین داخل محفظه احتراق می پاشد.
- شیر برقی گازوئیلی : کنترل مقدار ورود گازوئیل به محفظه سوخت را برعهده دارد.
- فن یا پروانه : از نوع گریز از مرکز یعنی مدل سانتریفوژی می باشد.
- رله ی کنترل : مشعل گازوییلی وظیفه کنترل مشعل را برعهده دارد.
- الکتروموتور : عامل حرکت پمپ و پروانه است.
- دریچه های قابل تنظیم هوای ورودی
- لوله های سوخت
ویژگی های مشعل گازوئیلی مدل HBS ظرفیت 150.000
در انتخاب مشعل گازوییلی باید به قطر لوله شعله پوش جهت امکان ورود لوله فوق در دیگ و نصب مشعل دقت شود. لازم است فیلترهای گازوئیلی ، نازل های گازوئیلی براساس ظرفیت مشعل وبا مشخصات فنی مورد تایید در مسیر سوخت تا مشعل قرارداده شود. بطور کلی در انتخاب مشعل، علاوه بر توجه به نوع سوخت مشعل ، بنا به دلایل مختلف ظرفیت مشعل، 20% بیشتر از ظرفیت محفظه هیتر یا دیگ در نظر گرفته می شود.
مشعل گازوییلی مدل HBS ظرفیت 150.000 دارای تابلو برق بوده و دمپر آن به صورت دستی عمل می کند. نازل مشعلهای گازوئیلی هیمورا براساس طول دیگ، قطر کوره دیگ و ظرفیت حرارتی مشعل و … انتخاب می شود. مقدار مصرف این مشعل 6.5-16.5 کیلوگرم برساعت بوده و نحوه عملکرد آن تک مرحله ای است.
