چیلر هوا خنک اسکرال 3 تن با کمپرسور COPLAND

تعریف چیلر اسکرال

چیلر دستگاهی است که گرما را از یک مایع و از طریق یک چرخه بخار فشرده و یا تبرید جذبی حذف می کند و این مایع نهایتاً با عبور از یک مبدل حرارتی باعث خنک کردن تجهیزات مورد استفاده و یا یک جریان فرآیندی مانند هوا یا آب می شود، گرمای ایجاد شده یک محصول جانبی می بایست در محیط آزاد شود و یا برای یک فرآیند گرمایشی استفاده گردد. موارد متعددی در ساخت و تولید چیلرهای استاندارد مورد توجه قرار می گیرد که شامل بازدهی دستگاه، عملکرد، تعمیر و نگهداری و اثرات زیست محیطی چرخه عمر محصول است؛ چیلرها در دو نوع چیلر جذبی و چیلر تراکمی تولید می شوند.

انواع چیلر تراکمی مجهز به کمپرسوری پرقدرت هستند که با برق تکفاز یا سه فاز (برحسب درخواست مشتری) کار می کنند، به همین دلیل به چیلرهای تراکمی چیلر برقی نیز گفته می شود، در حالت کلی چیلرهای تراکمی خود از اجزای مختلفی تشکیل شده اند که اصلی بخش آنها شامل اواپراتور، کندانسور، کمپرسور و شیر انبساط است.

موارد استفاده

• تهویه مطبوع و تهویه صنعتی
• به عنوان دستگاه‌های سرد كننده خانگی
• نگهداری مواد غذایی و یا صنایع شیمیایی

چیلر اسکرال تراکمی

بلاست چیلر با توجه به نوع کمپرسور استفاده شده در دستگاه به کار رفته در سیکل تبرید خود نام گذاری شده است، ساختمان این کمپرسورها از دو حلزون غیر هم محور تشکیل شده که یکی ثابت و دیگری متحرک است.

این کمپرسور نیز مانند نوع اسکرو از نسل جدید و جایگزین کمپرسورهای رفت و برگشتی می باشد، چیلرهای اسکرال در دسته چیلرهای تراکمی قرار می گیرند و معمولا برای تناژهای کم و یا متوسط مورد استفاده قرار می گیرد.

دستگاه های تهویه مطبوع مرکزی استفاده شده در ساختمان های مسکونی، اداری و یا تجاری چیزی در حدود 60% از کل مصرف انرژی مصرفی در ساختمان را مصرف می کند.

این امر باعث می شود که این امر مورد بررسی در صنعت تهویه مطبوع و سرمایش به شمار رود که باید در جهت کنترل و کاهش مصرف و صرفه جویی واقعی انرژی آن راهی یافت.

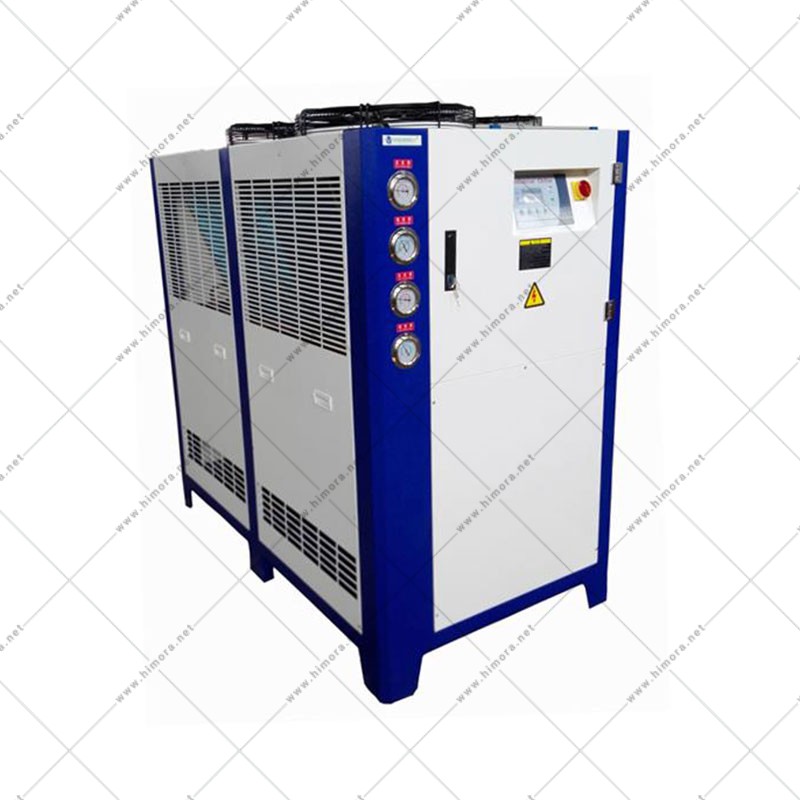

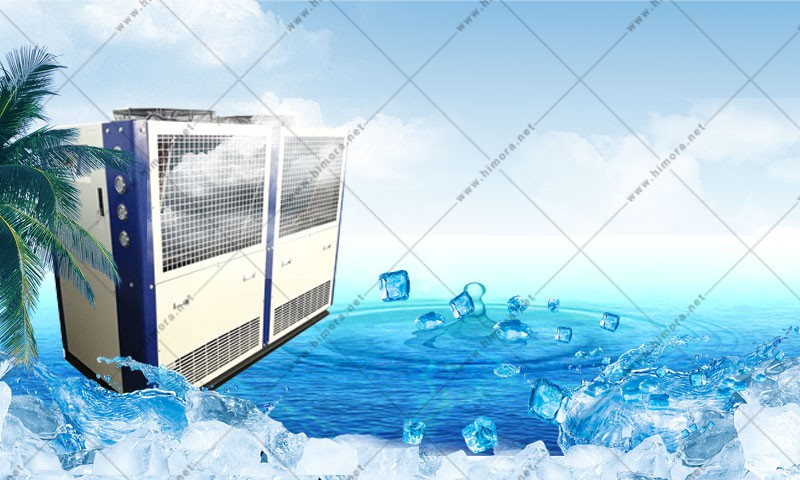

چیلر اسکرال تراکمی هیمورا

چیلر دستگاهی می باشد که با استفاده از یکی از سیکل های تبرید و مبدل­ های حرارتی گرما را از یک مایع جداسازی کرده و معمولا برای خنک سازی تجهیزات و یا جریان های فرایندی، به کار می رود.

وظیفه چیلر سرد کردن آب برای ایجاد سرمایش هوای ساختمان و یا فرآیندهای صنعتی می باشد که آب سرد شده در چیلر به وسیله پمپ از طریق لوله کشی های انجام شده به واحد های خنک ساز همچون فن کویل، دستگاه هواساز و یا خنک کننده های صنعتی منتقل می شود.

فرآیند خنک کردن

خنک سازی فرآیندی است که برای کاهش دمای یک ماده و یا یک محیط، نسبت به محیط موجود در آن و یا به عبارتی دیگر انتقال گرما از یک محیط با دمای کمتر به یک محیط با دمای بیشتر است، قبل از ساخت این مدل دستگاه ها، ایجاد سرمایش به کمک نگهداری یخ و برف فشرده در محفظه های مخصوص فراهم می شد.

• ضریب عملکرد
• راندمان بالا
• تامین بارهای سرمایشی زیاد
• انتقال حرارت، بصورت همرفتی و تابشی
• سر و صدای بسیار کم و لرزش پائین
• قابلیت ارائه در دماهای کارکرد متفاوت
• اشغال فضای کمتر حتی در ظرفیت های بالا
• کنترل پذیری خطی و در نهایت مصرف انرژی پایین
• هزینه تعمیرات و نگهداری پائین به دلیل تکنولوژی بروز

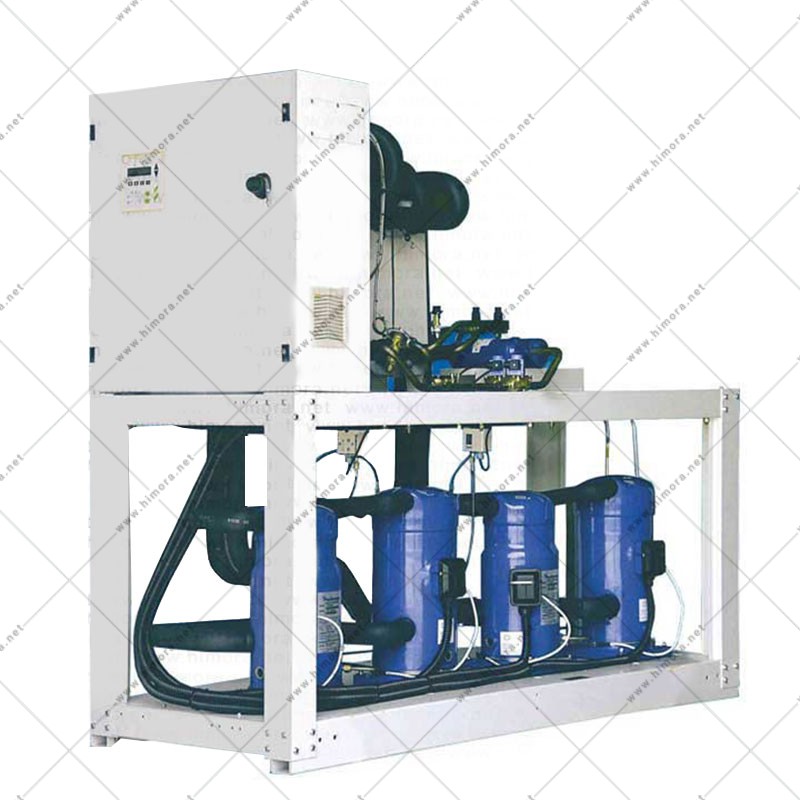

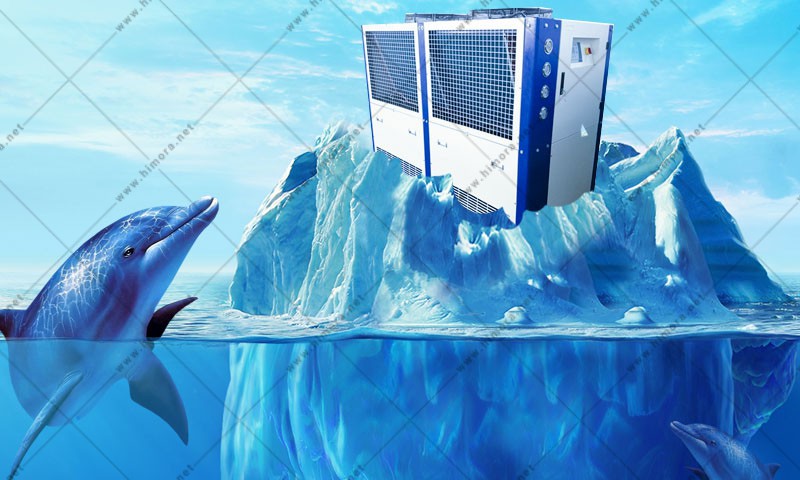

چیلر اسکرال تراکمی

در كندانسورهای هوایی هوا بعنوان عامل تقطیر مورد استفاده قرار می گیرد در حالی كه در كندانسورهای آبی عامل تقطیر سر شده، آب است، در كندانسورهای تبخیری هر دو عامل هوا و آب به کار می رود.

اواپراتور: یک مبدل حرارتی است که توانایی انتقال انرژی حرارتی مایع  به گاز تبرید شده را فراهم می کند، در طول تغییر حالت مایع به گاز، تبرید شده بدون تغییر دما مقدار زیادی حرارت را جذب می کند.

انواع اواپراتورها از لحاظ ساختاری

نوع اول- پوسته و لوله (Shell & Tube type Evaporator): این بخش عموماً از لوله‌های فولادی و مسی ساخته شده و این نوع كویل اغلب برای خنک كردن مایعات مورد استفاده قرار می گیرد.

نوع دوم- صفحه‌ای (Plate type Evaporator): از دو صفحه با جنس فلزی كه بر روی آن شیارهایی برای عبور مبرد ایجاد شده‌ ساخته شده‌ است. این نوع اواپراتورها به دلیل امكان شكل پذیری به فرم دلخواه، تولید اقتصادی و سهولت تمیز كردن در یخچال ها و فریزرهای خانگی مورد استفاده قرار می‌گیرد.

نوع سوم- اوپراتورهای فین دار(Finned type Evaporator): در محیط هایی که انتقال حرارت جابجایی کم باشد، برای جبران این کمبود، سطح تماس از طریق اضافه نمودن پره یا فین را افزایش می دهند و این عمل باعث می شود انتقال حرارت افزایش یابد.

اجزای یک سیکل تبرید تراکمی و نحوه کارکرد آن

واحد كمپرسور (Compressor): کمپرسور بخار را از اواپراتور جذب کرده و دما و فشار آن را به میزانی افزایش می‌دهد كه بتواند به راحتی تقطیر شود.

لوله گاز داغ یا لوله تخلیه (Discharge Line): این بخش بخار با فشار و دمای بالا را از خروجی كمپرسور به كندانسور منتقل می کند.

واحد كندانسور (Condenser): این واحد سطح تبادل حرارتی مورد نیاز را برای انتقال حرارت از بخار گرم به عامل تقطیر فراهم می کند. كندانسورها در گروه مبدل های حرارتی قرار می گیرند كه در آنها حرارت بخار تبرید شده به عامل تقطیر (مثلاً هوا یا آب) منتقل شده و در اثر آن بخار خنک شده ابتدا تا دمای اشباع سرد شده و سپس به مایع تبدیل می‌شود.

كندانسورها عموما بر سه نوع تقسیم می شوند:

1. كندانسور تبخیری
2. کندانسور آبی (خنک کننده با آب)
3. کندانسور هوایی (خنک کننده با هوا)

عملکرد چیلر اسکرال هیمورا

در چیلرهای تراکمی، گاز در ابتدا به وسیله واحد کمپرسور، متراکم شده و این گاز سپس به کندانسور منتقل می شود و با کمک آب یا هوای محیط، خنک شده و به مایع تبدیل می‌شود. این مایع به واحد خنک کننده وارد می‌شود که فشار کمتری دارد، این کاهش فشار باعث تبخیر مایع شده و مایع سرد کننده با گرفتن حرارت نهان تبخیر خود از محیط، باعث ایجاد برودت در موادی که با قسمت خنک کننده در ارتباط هستند می‌شود. پس این مرحله گاز حاصل شده از تبخیر، به کمپرسور منتقل می‌شود، با عبور سریع بخار در خلاء کندانسور، به علت تبدیل بخار به آب و اختلاف حجم بین بخار و آب، مایع ایجاد می‌شود.

اجزای یک سیکل تبرید تراکمی:

• واحد كمپرسور (Compressor)
• لوله گاز داغ یا لوله تخلیه (Discharge Line)
• واحد كندانسور (Condenser)
