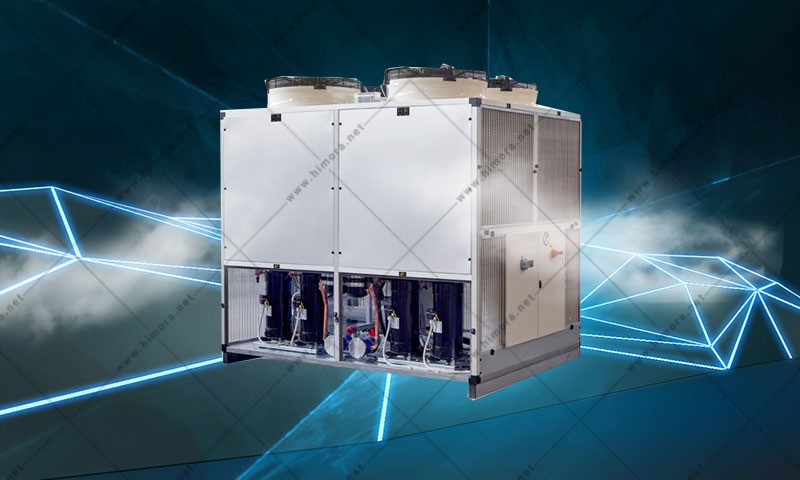

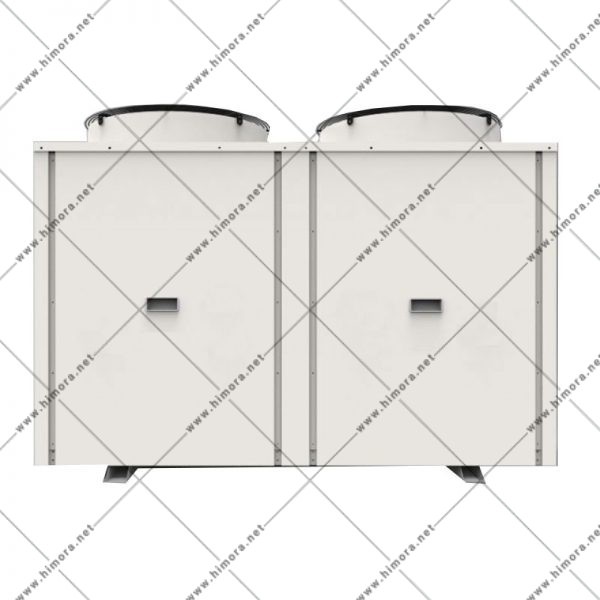

چیلر هوا خنک اسکرال 3 تن با کمپرسور دانفوس

چیلر هوا خنک اسکرال هیمورا

چیلر هوا خنک اسکرال با توجه به نوع کمپرسور استفاده شده در دستگاه نام گذاری شده و طراحی منحصربفردی دارد، چیلر هوا خنک 3 تن از قابلیت تامین خنکی مطبوع و دلپذیر در محیط و نیز تامین آب سرد برخوردار است، این دستگاه در کمترین زمان حرارت موجود در آب را می گیرد و در آن خنکی ویژه ای ایجاد می کند. ساختمان این کمپرسورها از دو حلزون غیر هم محور تشکیل شده که یکی ثابت و دیگری متحرک است.

این کمپرسور نیز مانند نوع اسکرو از نسل جدید و جایگزین کمپرسورهای رفت و برگشتی می باشد، چیلرهای اسکرال در دسته چیلرهای تراکمی قرار می گیرند و معمولا برای تناژهای کم و یا متوسط مورد استفاده قرار می گیرد.

دستگاه های تهویه مطبوع مرکزی بیشترین استفاده را در ساختمان های مسکونی، اداری و یا تجاری دارا می باشد و چیزی حدود 60% از کل مصرف انرژی مصرفی در ساختمان را مصرف می کند. این امر باعث می شود که این امر مورد بررسی در صنعت تهویه مطبوع و سرمایش به شمار رود که باید جهت کنترل و کاهش مصرف و صرفه جویی واقعی انرژی آن راهی یافت.

انواع چیلر تراکمی مجهز به کمپرسوری پرقدرت هستند که با برق تکفاز یا سه فاز (برحسب درخواست مشتری) کار می کنند، به همین دلیل به چیلرهای تراکمی چیلر برقی نیز گفته می شود، در حالت کلی چیلرهای تراکمی خود از اجزای مختلفی تشکیل شده اند که اصلی بخش آنها شامل اواپراتور، کندانسور، کمپرسور و شیر انبساط است.

عملکرد چیلر اسکرال

در چیلرهای تراکمی، گاز ابتدا به وسیله واحد کمپرسور متراکم می گردد سپس به کندانسور منتقل می شود و با کمک آب یا هوای محیط، خنک شده و به مایع تبدیل می‌شود. این مایع به واحد خنک کننده وارد می‌شود که فشار کمتری دارد، این کاهش فشار باعث تبخیر مایع شده و مایع سرد کننده با گرفتن حرارت نهان تبخیر خود از محیط، باعث ایجاد برودت در موادی که با قسمت خنک کننده در ارتباط هستند می‌شود.

پس از این مرحله گاز حاصل شده از تبخیر، به کمپرسور منتقل می‌شود و با عبور سریع بخار در خلاء کندانسور، به علت تبدیل بخار به آب و اختلاف حجم بین بخار و آب، مایع ایجاد می‌شود.

تعریف اجمالی چیلر

بلاست چیلر دستگاهی است که گرما را از یک مایع و از طریق یک چرخه بخار فشرده و یا تبرید جذبی حذف می کند که این مایع نهایتاً با عبور از یک مبدل حرارتی باعث خنک کردن تجهیزات مورد استفاده و یا یک جریان فرآیندی مانند هوا یا آب می شود. گرمای ایجاد شده یک محصول جانبی در این فرآیند می باشد که بایستی در محیط آزاد شده و یا برای یک فرآیند گرمایشی استفاده شود.

موارد متعددی در ساخت و تولید چیلرهای استاندارد مورد توجه قرار می گیرد که شامل بازدهی دستگاه، عملکرد، تعمیر و نگهداری و اثرات زیست محیطی چرخه عمر محصول است؛ چیلرها در دو نوع جذبی و تراکمی تولید می شوند.

موارد استفاده

• تهویه مطبوع و تهویه صنعتی
• به عنوان دستگاه‌های سرد كننده خانگی
• نگهداری مواد غذایی و یا صنایع شیمیایی

علت عدم استهلاک کمپرسور دستگاه

• سیستم های حفاظتی الکترونیکی داخلی برای موتور
• سیستم حفاظتی داخلی در مقابل دمای بیش از حد ورودی
• تعداد قطعات متحرک کمتر نسبت به سایر محصولات مشابه
• گشتاور استارت پایین، زیرا این نوع کمپرسورها بدلیل روش خاص متراکم کردن گاز عملا بدون بار راه اندازی می شوند.
• کارکرد آرام، بدون صدا و لرزش
• راندمان بالای چیلر اسکرال، در حالت بار جزیی
• چیلر اسکرال با بازدهی بالا می تواند هزینه های عملیاتی را تا حدود زیادی کاهش دهد.

انواع چیلر هوا خنک اسکرال

• چیلر تراکمی اسکرو
• چیلر تراکمی رفت و برگشتی
• چیلر تراکمی سانتریفیوژ
• چیلر تراکمی اسکرال

اجزای یک سیکل تبرید تراکمی

واحد كمپرسور (Compressor): کمپرسور بخار را از اواپراتور جذب کرده و دما و فشار آن را به میزانی افزایش می‌دهد تا بتواند به راحتی تقطیر گردد.

لوله گاز داغ یا لوله تخلیه (Discharge Line): این بخش بخار را با فشار و دمای بالا از خروجی كمپرسور به كندانسور منتقل می کند.

واحد كندانسور (Condenser): این واحد سطح تبادل حرارتی مورد نیاز را برای انتقال حرارت از بخار گرم به عامل تقطیر فراهم می کند، كندانسورها در گروه مبدل های حرارتی قرار می گیرند كه در آنها حرارت بخار تبرید شده به عامل تقطیر (مثلاً هوا یا آب) منتقل شده و در اثر آن بخار خنک شده ابتدا تا دمای اشباع سرد شده و سپس به مایع تبدیل می‌شود.

انواع كندانسور

1. كندانسور تبخیری
2. کندانسور آبی (خنک کننده با آب)
3. کندانسور هوایی (خنک کننده با هوا)

اجزای یک سیکل تبرید تراکمی:

• واحد كمپرسور (Compressor)
• لوله گاز داغ یا لوله تخلیه (Discharge Line)
• واحد كندانسور (Condenser)

اجزای تشکیل دهنده چیلر هوا خنک

1 – کمپرسور

در مورد کمپرسورهای مختلف در بالا توضیحاتی ارائه گردید و مشخص شد که به 4 دسته رفت و برگشتی، اسکرو، اسکرال و سانتریفیوژ تقسیم شده اند.

2 – کندانسور

کندانسور نقش چگالش گاز را بر عهده دارد و این کار توسط لوله های پر پیچ و خمی که درداخل محفظه اش قرار داده شده صورت می گیرد. به طوری که گاز را خنک کرده و به شکل مایع در می آورد، در کل کندانسورها به دو نوع مختلف تقسیم می شوند.

انواع کندانسور

1 – کندانسور آب خنک

در این نوع کندانسور گازی که درون لوله های کندانسور موجود است به کمک آب خنکی که درون محفظه این قطعه در جریان است خنک شده و فرآیند چگالش عملی می شود. آب خنک موجود در محفظه این قطعه به وسیله بخش دیگری به نام کولینگ تاور (برج خنک کننده) به صورت خنک تأمین می شود که خود این کولینگ تاور در دو نوع هواخنک و آب خنک موجود است.

2 – کندانسور هواخنک

در این کندانسور گازی که درون لوله های کندانسور می باشد توسط فن هایی که هوای خنک را به سمت لوله ها هدایت می کنند خنک شده و به مایع تبدیل می شود در نتیجه در این نوع کندانسور نیازی به کولینگ تاور نیست چرا که عمل چگالش از طریق هوای آزاد به محیط آب خنک انجام می پذیرد.

3 – شیر انبساط

این بخش مقداری از آب وارده از کندانسور را به شکل گاز در می آورد و مقداری از آن را برای اینکه کاملا در اواپراتور تبدیل به گاز شود آماده می کند و به بخش بعدی یعنی تبخیر کننده (اواپراتور) انتقال می دهد. مایع به جهت چرخش دوباره در سیستم و انجام فرآیند از ابتدا، باید تبدیل به گاز شود.



4 – اواپراتور (تبخیر کننده)

بعد از اینکه مایع وارد بخش شیر انبساط شد به صورت مخلوطی از گاز و مایع به بخشی به نام اواپراتور انتقال داده می شود که کاملا به شکل گاز دربیاید.

بخش های اصلی چیلر هوا خنک اسکرال هیمورا

در كندانسورهای هوایی هوا بعنوان عامل تقطیر مورد استفاده قرار می گیرد در حالیكه در كندانسورهای آبی عامل تقطیر سرد شده، آب است. در كندانسورهای تبخیری، هر دو عامل هوا و آب به کار می رود.

اواپراتور: اواپراتور یک مبدل حرارتی است که توانایی انتقال انرژی حرارتی مایع به گاز تبرید شده را فراهم می کند، در طول تغییر حالت مایع به گاز، تبرید شده بدون تغییر دما مقدار زیادی حرارت را جذب می کند.

اواپراتورها از نظر ساختمان به 3 دسته زیر تقسیم می‌شوند:

نوع اول- پوسته و لوله (Shell & Tube type Evaporator): این بخش عموماً از لوله‌های فولادی و مسی ساخته شده و این نوع كویل اغلب برای خنک كردن مایعات مورد استفاده قرار می گیرد.

نوع دوم- صفحه‌ای (Plate type Evaporator): از دو صفحه با جنس فلزی كه بر روی آن شیارهایی برای عبور مبرد ایجاد شده‌ ساخته شده‌ است. این نوع اواپراتورها به دلیل امكان شكل پذیری به فرم دلخواه، تولید اقتصادی و سهولت تمیز كردن در یخچال ها و فریزرهای خانگی مورد استفاده قرار می‌گیرد.

نوع سوم- اوپراتورهای فین دار (Finned type Evaporator): در محیط هایی که انتقال حرارت جابجایی کم باشد، برای جبران این کمبود، سطح تماس از طریق اضافه نمودن پره یا فین را افزایش می دهند و این عمل باعث می شود انتقال حرارت افزایش یابد.

مزیت‌ها

• کم مصرف و باصرفه
• عدم اشغال فضای زیاد
• عدم تولید صدا و لرزش
• راندمان بالا و بی نظیر
• تولید در ظرفیت‌های مختلف
• مجهز به استاندارد ISO 2008-9001
• تامین سرمایش مطبوع
• تهویه مناسب
• تامین بارهای سرمایشی بالا
• ضریب عملکرد بالا و راندمان فوق العاده
• کنترل پذیری خطی و مصرف کمتر انرژی
• هزینه کم در تعمیر و نگهداری
• ضمانت و پشتیبانی

انواع چیلر هوا خنک

عمدتاً چیلرهایی که از سیکل تراکمی استفاده می کنند در دو نوع کنداسور چیلر هوا خنک(هوا خنک) و کنداسور آبی (آب خنک) تقسیم بندی می شوند. این طبقه بندی ها نیز با تنوع در نوع کمپرسور مورد استفاده در سیکل به گروه های دیگری تقسیم می شوند. امروزه متداولترین آنها که در محصولات شرکت هیمورا  نیز موجود است چیلر اسکرو (Screw) و چیلر اسکرال (Scroll) می باشد.

چیلر هوا خنک اسکرال

طرح جدیدی از چیلرها در صنایع تهویه مطبوع، چیلر اسکرال می باشد که از ویژگی های مهم این کمپرسورها می توان به قابلیت کنترل ظرفیت، راندمان بالا نسبت به کمپرسورهای رفت و برگشتی، تعداد قطعات کم، جریان راه اندازی پایین و … اشاره کرد.

كمپرسورهای استفاده شده در دستگاه چیلر هوا خنک اسکرال شرکت هیمورا عموما از نوع نیمه بسته و بدون کاسه نمد (Semi hermetic) می باشد. از مزایای این کمپرسورها می توان به صدا و ارتعاش كم، ساختار بسیار ساده تر نسبت به کمپرسورهای پیستونی و جریان یكنواخت مبرد و سیستم روغن كاری مخصوص بدون نیاز به پمپ است.
