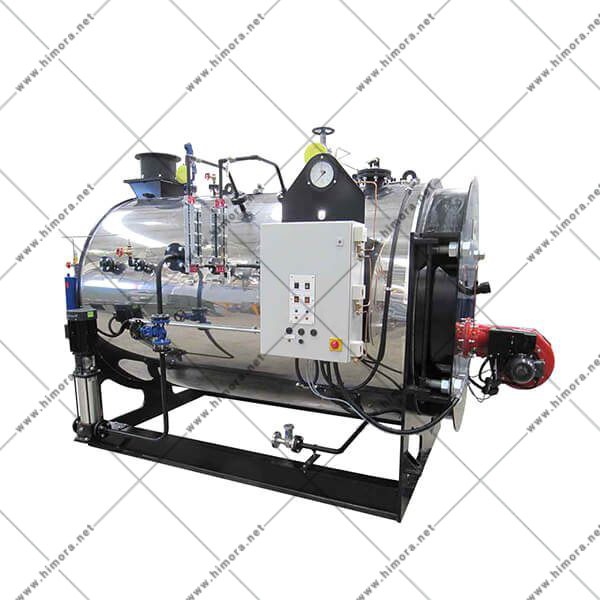

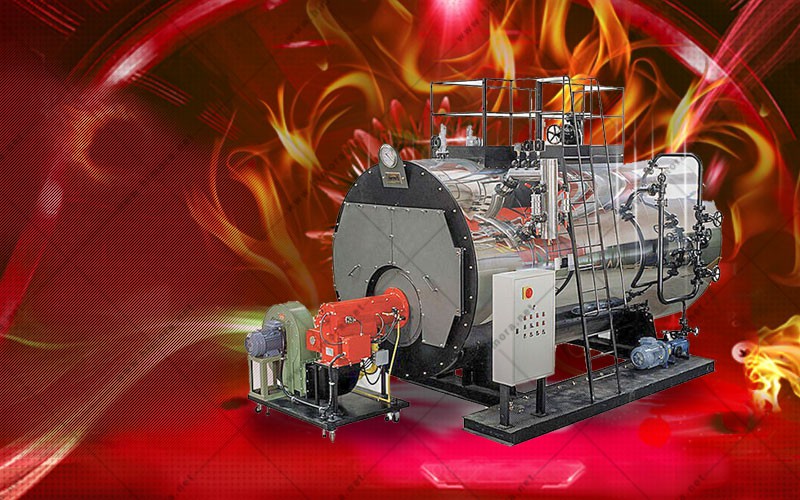

دیگ بخار افقی 3 تن هیمورا

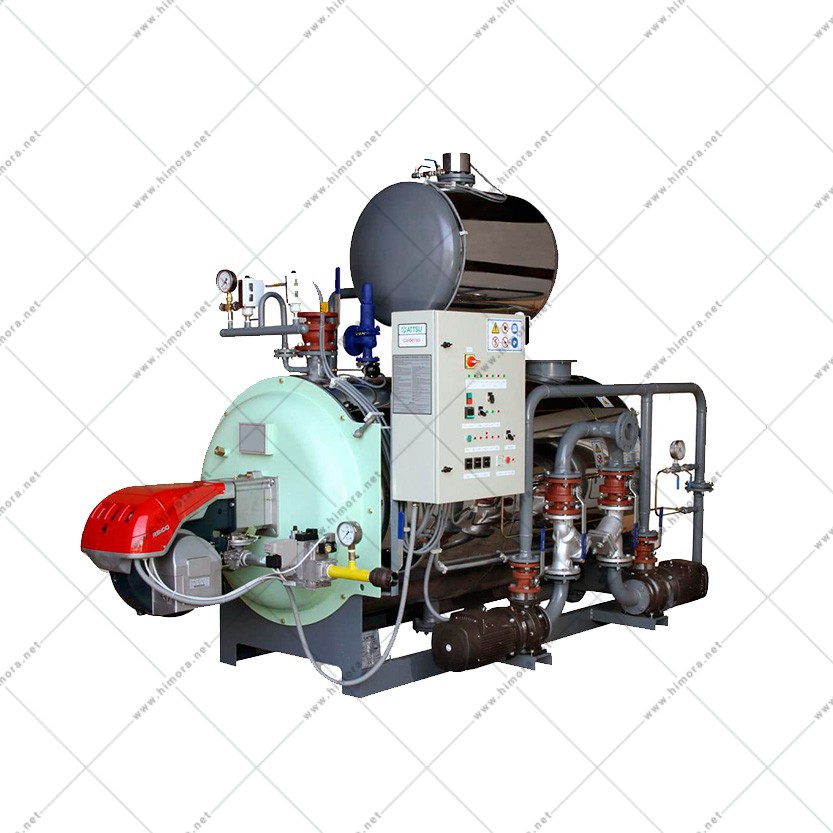

ساختار دیگ بخار افقی هیمورا

دیگ بخار افقی معمولاً شامل بخش های زیر می باشد

• بدنه اصلی
•  کوره و اطاقک برگشت
• صفحه و لوله های جلو و عقب
• این بخش ها پس از مونتاژ و جوشکاری به صورت کامل مورد آزمایش های گوناگون قرار می گیرند و بعد از آن عملیات تنش گیری در کوره های مخصوص انجام می گیرد، دیگ های فوق دارای دو پاس لوله می باشند که همراه کوره، جمعاً دارای سه پاس حرارتی می باشند.

با تشکیل شعله در کوره حرارت ایجاد می گردد و مواد حاصل از احتراق با عبور از لوله های پاس 2 و 3 و جعبه دودهای جلو عقب، از طریق دودکش خارج می شود و در طی این مسیر ، آب در اثر جذب انرژی گرمای حاصل از احتراق سوخت، به بیشترین درجه حرارت ممکن می رسد.

طراحی منحصر به فرد

در بدنه دیگ های بخار تولید شرکت هیمورا دریچه های برای لایروبی وجود دارند که هر کدام دارای یک درب متحرک بوده و توسط یک واشر گرانیتی آب بندی می شوند. در ساخت این دستگاه ها، جعبه دودهای جلو و عقب در دیگ بخار برای تعمیر، تعویض یا تمیزکاری لوله ها طراحی شده اند. لوله های پاس 2 و 3 با روش گشاد کردن انتهای لوله ها، آب بندی شده و سپس دیگ را تحت آزمایش هیدرواستاتیک چند برابر فشار طراحی قرار می دهند.

شرکت هیمورا از بهترین تجهیزات در ساخت آن استفاده کرده که کارکرد دیگ های بخار مناسب بوده و باعث افزایش راندمان شود.

پس از نصب دیگ روی شاسی و مونتاژ جعبه دودها، کلیه سطوح خارجی با لایه ای از ضد زنگ نسوز پوشش داده شده و سپس عایق کاری آن  توسط پشم سنگ با ضخامتی مناسب و با لایه ای از ورق محافظ صورت می پذیرد.

پس از پایان مراحل تولید این دستگاه ها، بخشهای مختلف توسط واحدهای کنترل کیفی شرکت مورد بازرسی دقیق قرار می گیرند و تأییدیه لازم را دریافت می نمایند. در مراحل بعد ، نصب شیرها ، مشعل ، سیستم برق و کنترل دیگ انجام می گردد و پس از آزمایش بخار و تنظیم نهایی ، دیگ رنگ آمیزی می شود.

جوشکاری استفاده شده در این دیگ بخار بسیار مطمئن بوده و این خود نیز می تواند از مزیت های دستگاه های تولیدی توسط هیمورا به شمار آید.

کاربرد دیگ بخار افقی هیمورا

• دیگ های بخار هیمورا دارای محدوده تنوع در مدلهای بسیار وسیعی می باشد؛این معیار سنجش در واقع نشان دهنده این موضوع می باشد که آیا طراحی دیگ قادر به جذب یکنواخت حرارت در تمام سطح لوله دیگ می باشد یا خیر.سنجش توان نیز با توجه به میزان فوت مکعب، در این دستگاه ها نشان دهنده کاربرد بالای این دستگاه ها می باشد.
• انواع دیگ بخار افقی ساخت شرکت هیمورا با استفاده از لوله های آتش و لوله های آب انعطافی توانایی انتقال حرارت بسیار بالایی را در برمی گیرد. این دیگ های بخار کاربردهای وسیعی در صنعت دارا می باشند.
• بیشتر مدل های این دیگ بخار افقی دارای لوله انعطافی می باشند. زیاد بودن مقدار سطح گرمایش در این دیگ ها یکی از مهمترین مزیت ها در این دستگاه ها می باشد.
• این نوع سنجش سالها پیش، زمانی که زغال سنگ و گازوئیل و مازوت در اغلب دیگها استفاده می شدند اختراع شد.
• این روش با وجود سطح گرمایش اضافی برای مقابله با رسوب گیری ناشی از این سوخت ها اهمیت زیادی داشت.
• می توان از طریق استفاده از عایق حرارتی راندمان دیگ بخار را افزایش داد. عایق های حرارتی علاوه بر اینکه موجب کاهش هزینه های مصرف انرژی در محیط های کاری و مسکونی می شوند در حفظ و نگهداری منابع طبیعی نقش موثری دارند.

دیگ بخار افقی هیمورا تولید شده با بهره گیری از آخرین تکنولوژی های روز

• سطح حرارتی بالا
• سهولت در حمل ونقل و نصب و راه اندازی
• استفاده از پيشرفته ترين مشعل های پرکاربرد
• استفاده از کنترل های بسيار دقيق و استاندارد
• استفاده از ورق و لوله های با کيفيت بالای اروپا
• استفاده از ورق ها و لوله های با کيفيت بالای اروپا
• راندمان کارکردی بالای ۹۰٪ و بهینه سازی بیش از 70% در مصرف انرژی

شرایط نصب دیگ های بخار هیمورا

ابعاد محل نصب دیگ بخارهای افقی باید با در نظر گرفتن ابعاد دستگاه دیگ بخار با درهای باز و نیز تجهیزات مرتبط با آن، همانند دستگاه های سختی گیر ، هوازدا ، منبع تغذیه آب ، کالکتور ، شیرها و موارد مشابه، طراحی و ساخته شود. دیگ بخار باید در محلی نصب شود که دارای هوای لازم جهت سیستم و نیز فضای کافی برای تمیز کردن لوله ها و مکان مناسب جهت نگهداری وسایل کنترل تجهیزات جانبی باشد. باید در محل نصب دیگ، سکویی مناسب با وزن دستگاه و اندازه ها و متعلقات دیگر آن ایجاد گردد.

در اطراف سکوی قرار گیری دستگاه دیگ بخار باید مجرایی برای هدایت آب کف به چاه و یا سیستم فاضلاب در نظر گرفته شود و حوضچه ای نیز در نزدیکی شیر تخلیه دیگ بخار ایجاد شود که همواره پر از آب بوده و قسمت بالای آن به چاه یا مجرای خروجی آب راه داشته باشد و لوله تخلیه جهت خفه شدن بخار ، به داخل آن هدایت و با درب متحرک پوشانده شود.

چنانچه مسیر کابل کشی از درون کانال صورت گرفته است ، برای جلوگیری از بروز هرگونه اشکال الکتریکی ، لازم است نکات ایمنی با دقت کامل رعایت گردد. پوشش روی کانال باید سبک و در مقابل وزن های سنگین دارای مقاومت کافی باشد.

شرایط نصب دودکش

دیگ های بخار معمولاً مجهز به دمنده مناسب بوده و بدون دودکش هم می تواند کار کند، ولی مواد حاصل از احتراق باید به نحوی از محل نصب دستگاه دیگ بخار به فضای بیرون هدایت شوند؛ که این کار توسط دودکش صورت می گیرد. ارتفاع دودکش بستگی به شرایط محلی دارد ولی موقعیت هایی مانند ساختمان های بلند مجاور ، جهت باد و عوامل جغرافیایی دیگر نیز بر آن مؤثر خواهد بود. حداقل ارتفاع دودکش 12 متر است ولی به هر حال باید بلندی آن به نحوی باشد که افت فشار مسیرهای فرعی را جبران نماید.

ویژگی های دیگ بخار افقی

• فشار دستگاه هنگام کارکرد: تا 10 اتمسفر
• ظرفیت خروجی این ديگ بخار: 3000 کیلوگرم در ساعت
• سه پاس کامل حرارتی با راندمان بالا و كاهش مصرف سوخت

سیستم هدایت سوخت

در مسیر رفت از سوخت از مخزن به پمپ باید یک شیر یک طرفه تعبیه گردد. سمت مکش پمپ سوخت باید دارای فشار مثبت باشد. منابع سوخت زیرزمینی را باید با فشار حداکثر 15 پوند بر اینچ مربع به مشعل پمپاژ نمود. قطر لوله برای سوخت های با گرانروی 200 ثانیه و بالاتر ، نباید کمتر از 2 اینچ باشد.

برای جلوگیری از خطرات احتمالی باید از لوله های گالوانیزه در سیستم استفاده نمود. به جای زانویی باید از روش خمکاری لوله ها استفاده گردد. پمپ سوخت باید دارای صافی بوده و چنانچه فیلترهای اضافی در مسیر لوله ها بکار برده می شود ، باید از توری مدور استفاده گردد. حجم مخزن برای تأمین سوخت دیگ بایستی دارای گنجایش کافی باشد. نصب یک شیر تخلیه در پایین ترین نقطه مخزن جهت خروج آب هایی که احتمالاً در آن وجود دارد ، ضروری است. نصب تجهیزاتی از قبیل نشانگرهای ارتفاع سوخت و خروج هوا از مخزن الزامی است.

حتماً در اطراف مخازنی که در ارتفاع قرار دارند ، باید تجهیزات ایمنی و آتش نشانی در نظر گرفته شود. مخزن باید دارای یک شیب 1% به سمت شیر تخلیه باشد ، تا املاح و رسوبات به طرف آن هدایت شوند.
