دیگ بخار صنعتی 2 تن

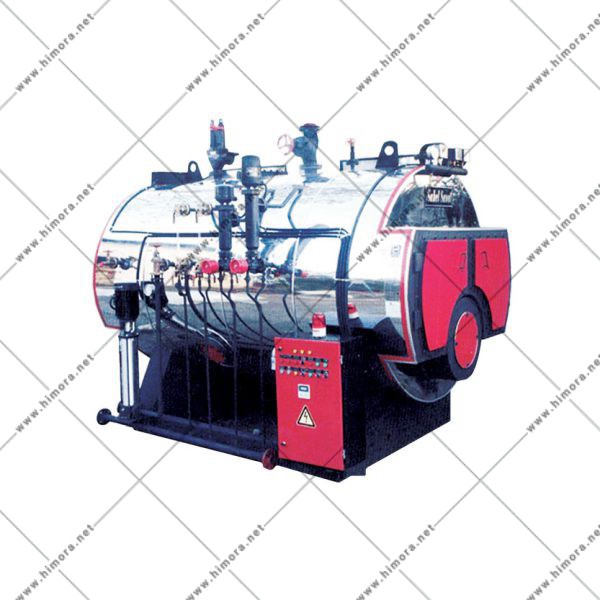

دیگ های بخار افقی هیمورا

دیگ های بخار گروه صنعتی هیمورا دارای ظرفیت های متنوعی بوده و به صورت سه پاس و با راندمان بالا تولید می گردد. کلیه ورق های مصرفی در ساخت دستگاه، کوره اصلی، محفظه برگشت و تیوب شیت ها از نوع ورق آتشخوار می باشد، این نوع ورق مخصوص ساخت دیگ های بخار بوده و از استحکام کششی بالایی برخوردار است.
کلیه جوشکاری ها تایید شده توسط اداره استاندارد و توسط جوشکاران دارای گواهینامه تایید صلاحیت انجام می گیرد. جوش های اصلی با دستگاه جوش اتوماتیک از نوع زیر پودری می باشد. کلیه جوش های انجام شده توسـط تیم کنتـرل کیفـی به روش های MT (ذرات مغناطیسی) ، UT (اولتراسونیک) و RT (رادیوگرافی) کنترل می گردد. شرکت هیمورا از بهترین تجهیزات در ساخت آن استفاده کرده که کارکرد دیگ های بخار مناسب بوده و باعث افزایش راندمان شود.

بخش های اصلی دیگ بخار صنعتی

• بدنه اصلی (Shell)
• مشعل (BURNER)
• صفحه لوله ها (Tube – plate End plate)
• کوره و اطاقک برگشت دود و لوله های پاس 2 و 3
• دیگ بخار صنعتی دارای جعبه کنترل (CONTROL BOX)

دیگ بخار به همراه کوره از نوع سه پاس می باشند

• پاس اول: شامل کوره که به شبکه جلوی محفظه احتراق جوشکاری شده است.
• پاس دوم: دیگ بخار صنعتی شامل لوله هایی از اطاقک برگشت به جعبه دود جلوی دیگ می باشند.
• پاس سوم: شامل لوله هایی از جعبه دود جلو به جعبه دود عقب می باشند.

راندمان و مصرف انرژی دیگ بخار

راندمان دیگ بخار صنعتی عبارت است از نسبت انرژی تولید شده توسط سیستم به انرژی  ورودی به سیستم .  هرچه راندمان یک دیگ پایین تر باشد میزان سوخت بیشتری جهت دستیابی به یک مقدار ثابت بخار مورد نیاز است. اگرچه قیمت اولیه یک دیگ بخار با راندمان بالاتر بیشتر از یک دیگ بخار با راندمات پایین است ولی با توجه به قیمت گاز یا گازوئیل ، در صورت انجام سرمایه گذاری لازم، این اختلاف قیمت به سرعت در کوتاه مدت جبران شده و بعد از آن موجب کاهش هزینه ها می گردد.

می توان از طریق استفاده از عایق حرارتی راندمان دیگ بخار را افزایش داد. عایق های حرارتی علاوه بر اینکه موجب کاهش هزینه های مصرف انرژی در محیط های کاری و مسکونی می شوند در حفظ و نگهداری منابع طبیعی نقش موثری دارند.

از جمله عوامل موثر در راندمان دیگ بخار ساختار و میزان سطح انتقال حرارت آن می باشد. راندمان یک دیگ بخار سوپر سه پاس واقعی با سطح انتقال حرارت کافی به 90% می رسد که این میزان با نصب اکونومایزر بر روی دودکش قابل افزایش نیز می باشد. هرچه سطح انتقال حرارت در کوره ، محفظه برگشت و  لوله های پاس دوم و سوم بیشتر باشد راندمان دیگ افزایش یافته و در نتیجه دمای گازهای خروجی از دودکش پایین تر خواهد بود. جوشکاری استفاده شده در این دیگ بخار بسیار مطمئن بوده و این خود نیز می تواند از مزیت های دستگاه های تولیدی توسط هیمورا به شمار آید.

ویژگی‌های دیگ بخار صنعتی هیمورا

• راندمان کارکردی بالای 90٪ و بهینه سازی بیش از 75% در مصرف انرژی
• کاربرد بسیار بالا و مصرف بهینه و بسیار مناسب برای صنایع مختلف
• امکان انتخاب ظرفیت مورد نیاز قبل از ساخت دستگاه
• دسترسی آسان به لوله های دود جهت بازرسی
• جاسازی در فضاهای محدود با شاسی یکپارچه
• توانایی کار با دو سوخت گاز و گازوئیل
• مجهز به سوئیچ هوشمند فشار
• مجهز به فناوری سه پاس

نگهداری دیگ بخار صنعتی

بخش آبنما باید هر روز از آب خالی شده و مقدار آن از لحاظ رسوب گیری چک شود. برای انجام این کار در حال کار باید شیربخار که در بالا و شیر آب که در پائین قرار دارد باز و شیر تخلیه بسته باشد. سپس باید شیر بخار را بسته و شیر تخلیه را آهسته باز کنیم، می گذاریم آب برای چند ثانیه تخلیه شود و بعد آن را می بندیم. شیر بخار را برای چند ثانیه باز می کنیم و شیر تخلیه را بسته و شیر آب را باز می نماییم تا آب در سطح معمول خود که وسط لوله است قرار بگیرد.

عایق کاری دیگ بخار

بعد از اتمام مراحل جوشکاری در ساخت و قبل از انجام عایق کاری، دیگ مورد آزمایش هیدرواستاتیک قرار می گیرد. برای انجام این کار ابتدا دریچه های تعبیه شده بر روی دیگ بخار را باز کرده و داخل دیگ را شستشو کرده و بعد از بستن و آب بندی کردن درب ها ، دیگ را پر از آب کرده و هواگیری می کنند. در مرحله بعد به دیگ فشاری در حدود 5/1 برابر فشار طراحی آن اعمال می کنند و سپس تمام قسمت های دیگ بخار را با دقت کامل کنترل کرده تا از عدم وجود نشت در قسمت های مختلف آن اطمینان حاصل نمایند.

بخش های مختلف دیگ بخار صنعتی

مشعل (BURNER)

مشعل بویلرها بر حسب سفارش می تواند از نوع روتاری یا جت باشد و در هر حال قابلیت استفاده از سوخت  گاز و یا گازوئیل را  دارا خواهد بود.

سوئیچ فشار (PRESSURE SWITCH)

در دیگ های بخار در جعبه کنترل دو سوئیچ فشار قرار دارند که یکی سوئیچ محدود کننده است که در صورت بالا بودن فشار از حد تعیین شده مشعل را خاموش می کند.

جعبه کنترل (CONTROL BOX)

بر روی جعبه کنترل قطعات مختلفی بصورت زیر قرار دارد:

• فیوزها
• کنتاکتورها
• تایمر اصلی دیگ
• رله های شیشه ای
• سوئیچ خاموشی قطعی

مراحل عمل کرد دیگ بخار صنعتی

در دستگاه دیگ بخار صنعتی هیمورا در ابتدا شعله تشکیل شده در پاس اول به صورت مخلوط هوا و مواد حاصل از احتراق در دمای بالا از لوله های پاس دوم و سوم عبور و به جعبه دود عقب وارد می شود؛ سپس از آنجا از طریق دودکش خارج شود و در این مسیر آب بیشترین گرمای ممکن را از محصولات احتراق دریافت می کند.

در بدنه دیگ های بخار دریچه های تعبیه شده که هر کدام دارای درب متحرک بوده و توسط واشر گرافیتی آب بندی می شوند. این درب های جلو و عقب دیگ برای تمیزکاری و تعمیرات طراحی شده اند. لوله های پاس 2 و 3 دیگ بخار از دو نوع لوله های معمولی (Plain Tube) و لوله های مقاوم (Stay Tube) ساخته می شوند که این لوله ها آب بندی شده و دو سر لوله های مقاوم به صفحه لوله ها جوشکاری می شود.
